다양한 유형의 인장 직물은 무엇입니까?

인장 직물은 여러 가지 유형으로 제공되며 각 유형은 특정 성능 요구 사항에 맞게 설계되었습니다. 주요 카테고리는 다음과 같습니다. PVC 인장 원단, PTFE(폴리테트라플루오로에틸렌) 원단, ETFE(에틸렌 테트라플루오로에틸렌) 필름, HDPE 차양 원단, 실리콘 코팅 유리섬유 . 이 중에서 PVC 인장 직물은 비용 효율성, 폭넓은 색상 범위, 다양한 기후에 걸쳐 안정적인 구조적 성능으로 인해 전체 건축용 멤브레인 설치의 약 60~70%를 차지하는 세계 시장을 지배하고 있습니다. 캐노피, 경기장 지붕, 장경간 멤브레인 파사드 등 인장 구조 프로젝트를 시작하기 전에 각 유형을 이해하는 것이 필수적입니다.

PVC 인장 직물 : 업계 표준

PVC 인장 직물은 기본 폴리에스테르 원사 그리드(스크림)의 양면을 폴리염화비닐 페이스트로 코팅하여 만들어집니다. 그 결과 폴리에스테르 직조의 인장 강도와 PVC의 내후성, 내화학성, 심미적 유연성을 결합한 복합막이 탄생했습니다. 표준 PVC 인장 직물 패널은 3,000N/5cm에서 10,000N/5cm 이상의 인장 강도를 지닙니다. , 스레드 수 및 코팅 중량에 따라 다릅니다.

실용적인 측면에서 6등급 PVC 멤브레인(약 1,050g/m²)은 영구 변형 없이 1.5~2.5kPa의 동적 눈 및 바람 하중을 견딜 수 있을 만큼 강력합니다. 해당 하중 등급은 온대 기후의 대부분의 상업용 및 공공 건축물에 적용됩니다.

PVC 인장 직물의 표면 처리

원시 PVC 코팅은 공기 중 먼지와 유기 잔해를 끌어당겨 점차적으로 멤브레인을 얼룩지게 하고 빛 투과율을 감소시킵니다. 제조업체는 래커 탑코트, 아크릴 래커, 폴리비닐리덴 플루오라이드(PVDF) 마감재 및 PVDF/Tedlar 라미네이트를 사용하여 이 문제를 해결합니다. PVDF 래커 처리된 PVC 멤브레인은 10년 후 원래 백색 광도의 90% 이상 동일한 기본 중량의 처리되지 않은 PVC의 경우 대략 70~75%인 것과 비교하여 실외 노출의 비율입니다. 염분 및 오염 물질 침전이 심한 산업 지역이나 해안 지역 근처 프로젝트의 경우 PVDF 또는 Tedlar 마감 코팅을 지정하면 자재 비용이 약 8~15% 추가되지만 청소 빈도는 1년에 2회에서 3~4년에 1회로 크게 줄어듭니다.

PVC 인장섬유의 수명 및 재활용성

잘 지정된 PVC 인장 직물 설치는 일반적으로 다음의 서비스 수명을 제공합니다. 15~25세 코팅의 저하로 인해 화재 성능이나 구조적 완전성이 손상되기 전에. 수명이 다한 PVC 멤브레인은 유럽의 여러 회수 프로그램을 통해 재활용될 수 있습니다. 예를 들어 Texyloop 공정은 사용한 PVC 코팅 폴리에스터 멤브레인을 원래와 동등한 PVC 과립으로 다시 변환하고 재처리를 위해 폴리에스터 스크림을 회수합니다. 이 폐쇄 루프 접근 방식은 매립 처리에 비해 수명 주기 탄소 배출량을 약 30~40% 줄입니다.

PTFE 코팅 유리섬유: 프리미엄 긴 수명 옵션

Tenara 또는 Sheerfill과 같은 브랜드 이름으로 판매되는 PTFE(폴리테트라플루오로에틸렌) 코팅 유리섬유는 인장 직물 시장의 상위 엔드를 나타냅니다. 기본 재료는 본질적으로 불연성인 직조 유리섬유 원사이며, PTFE 코팅은 마찰이 매우 적고 화학적으로 불활성인 표면을 제공합니다. PTFE 멤브레인은 30~50년의 서비스 수명을 기대합니다. , Jeddah의 Haj 터미널(1981년 완공)과 같은 일부 주목할만한 시설이 현재 40년의 연속 서비스를 초과하고 있습니다.

비다공성 PTFE 표면은 효과적으로 자가 세척됩니다. 비는 얼룩을 남기지 않고 공기 중의 미립자를 씻어냅니다. 광 투과율 값은 일반적으로 5%에서 20% 사이로 PTFE 구조에 눈부심 없이 빛나는 확산 일광 품질을 제공합니다. 한 가지 제한 사항은 비용입니다. PTFE 코팅 유리섬유의 가격은 일반적으로 표준 PVC 인장 직물의 평방 미터당 비용의 3~5배 — 계절적 또는 임시 설치보다는 랜드마크 영구 구조물에 가장 적합합니다.

화재 성능이 주요 장점입니다. PTFE/유리섬유는 대부분의 국가 건축법에 따라 불연성으로 분류되어 쇼핑 아트리움, 공항 터미널 및 경기장 지붕과 같은 밀폐된 공공 장소에 대한 허가를 크게 단순화합니다.

ETFE 필름: 투명성과 경량 성능

ETFE(에틸렌 테트라플루오로에틸렌)는 기술적으로 직조 직물이 아니라 열가소성 불소중합체 필름입니다. 유사한 구조 원리를 사용하여 절단, 용접 및 인장을 가하기 때문에 인장 멤브레인 제품군에 포함됩니다. ETFE 필름 단층의 무게는 150~350g/m²에 불과합니다. — 동등한 유리 패널 중량의 약 1% — 기본 구조적 하중 요구 사항을 극적으로 줄이고 유리가 경제적으로 달성할 수 없는 범위 가능성을 열어줍니다.

ETFE가 달성한 단일 레이어의 광 투과율 90-95% , 최대 자연 채광이 디자인 우선순위일 때 선호되는 선택입니다. 2008년 올림픽을 위해 완공된 베이징 국립 수영 센터("워터 큐브")는 100,000m² 이상의 ETFE 쿠션 패널을 사용했으며 재료의 반투명성과 구조적 다양성을 보여주는 가장 많이 인용되는 사례 중 하나로 남아 있습니다.

ETFE 필름은 일반적으로 단일 장력 멤브레인이 아닌 다층 팽창 쿠션 시스템으로 설치됩니다. 층 사이에 유지되는 공기압은 단열(2층 시스템의 경우 U 값 1.5–2.8 W/m²K)과 구조적 견고성을 제공합니다. 그러나 기계식 팽창 시스템에는 유지 관리 계약과 백업 압축기가 필요하므로 정적 PVC 또는 PTFE 멤브레인에 비해 운영이 더 복잡해집니다.

HDPE 셰이드 패브릭: 태양광 차단을 위해 설계됨

고밀도 폴리에틸렌(HDPE) 차양 천은 인장 직물 구조 내에서 뚜렷한 틈새 시장을 차지합니다. PVC 인장 직물 또는 PTFE 멤브레인과 달리 HDPE 차양 직물은 공기 이동을 허용하면서 태양 복사를 차단하도록 특별히 설계된 직조 또는 편직 구조입니다. HDPE 쉐이드 원단은 30%~95%의 쉐이드 팩터로 제공됩니다. , 자연 환기 대비 태양열 이득 감소를 정확하게 교정할 수 있습니다.

이로 인해 HDPE는 주차장, 운동장, 농업용 그늘 구조물 및 더운 기후의 야외 접대 공간에 널리 사용되는 재료입니다. 두바이 또는 피닉스의 주차장 위에 90% 차광율 HDPE 캐노피를 설치하면 차양이 없는 아스팔트에 비해 주차된 차량의 표면 온도를 20~30°C 낮춰 실내 온도와 에어컨 부하를 크게 줄일 수 있습니다. HDPE 차양 직물의 인장 강도는 코팅된 건축용 멤브레인(일반적으로 1,500~4,500 N/5cm)보다 낮으므로 구조 설계에서는 바람에 의한 양력 및 눈 하중 저항을 지정할 때 이를 고려해야 합니다.

HDPE 쉐이드 패브릭은 제조 과정에서 UV 안정화되며 고품질 상용 등급은 10년 UV 안정성 보장 . 다공성 개방형 구조는 직물이 고인 물을 모으지 않음을 의미하며, 낮은 경사 설치에서 불침투성 PVC 인장 직물로 고려해야 하는 고임 하중을 제거합니다.

실리콘 코팅 유리섬유: 틈새 고온 애플리케이션

실리콘 코팅 유리섬유 멤브레인은 일반 건축물에서 가장 흔하지 않은 인장 직물 유형이지만 고온 및 식품 가공 환경에서 중요한 역할을 합니다. 실리콘 엘라스토머 코팅은 다음과 같은 안정성을 유지합니다. -60°C ~ 230°C 연속 , 단기 피크는 최대 300°C까지 견딜 수 있습니다. 이 열 범위는 PVC 인장 직물의 작동 한계(일반적으로 70°C 연속 서비스 정격)를 훨씬 초과하며 제조 시설의 산업용 오븐, 주조 커버 및 열 배출 구역 위의 캐노피에 대한 기본 선택으로 실리콘/섬유유리를 만듭니다.

또한 실리콘 코팅은 식품에 안전하고 무독성이며 식품 생산에 사용되는 대부분의 산, 알칼리 및 세척제에 대한 내성을 갖습니다. 이러한 특성으로 인해 빈번한 고압 증기 청소가 일상적으로 이루어지는 식품 시장 및 가공 시설에 대한 인장 지붕 구조의 채택이 늘어나고 있습니다. 단점은 비용입니다. 실리콘 코팅 유리섬유는 PVC 인장 직물 및 일부 구성의 PTFE 멤브레인보다 훨씬 더 비쌉니다.

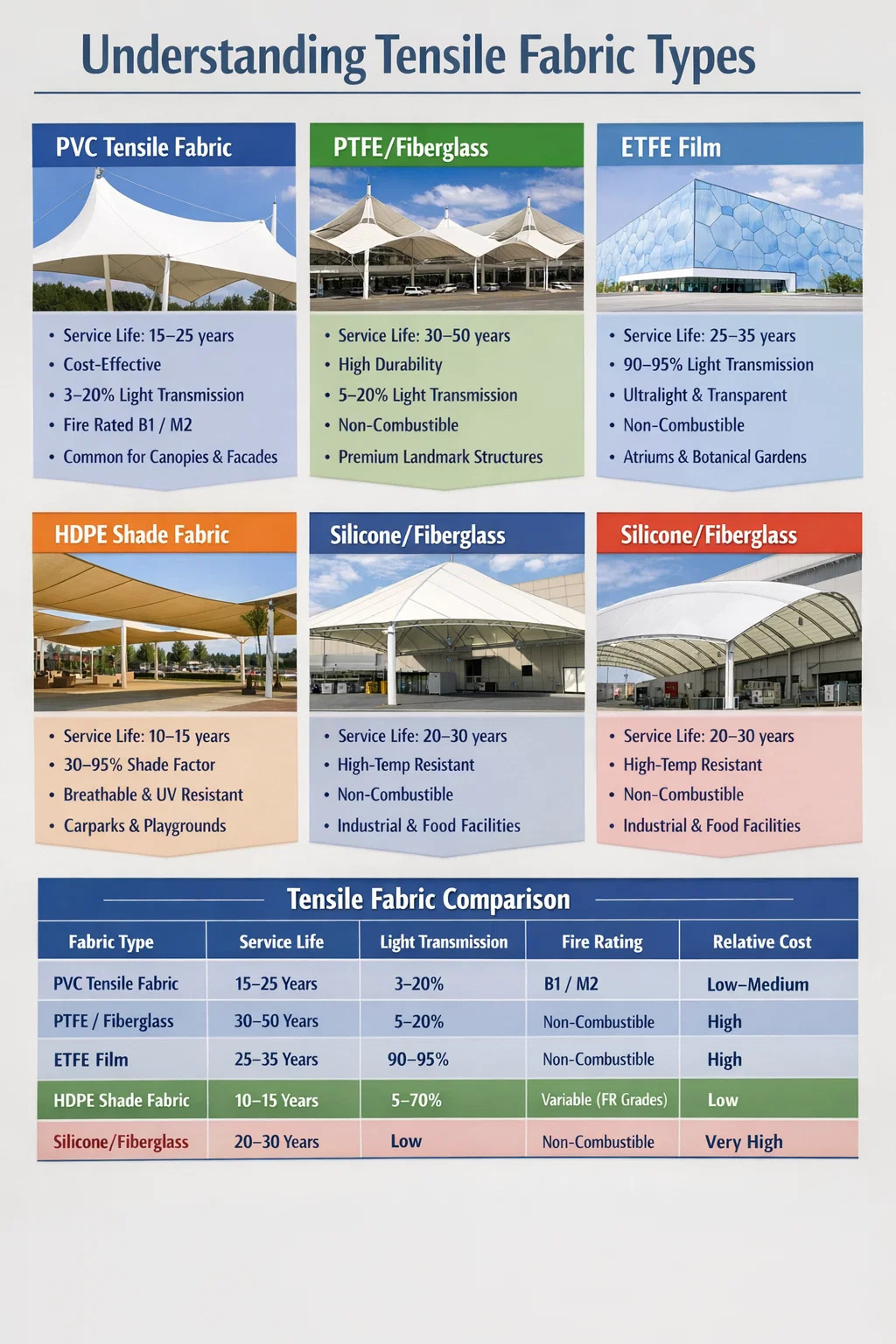

모든 인장 직물 유형의 일대일 비교

아래 표에는 사양 결정을 돕기 위해 각 주요 인장 직물 유형의 주요 성능과 상업적 속성이 요약되어 있습니다.

PVC 인장 직물 등급의 차이점

모든 PVC 인장 직물이 동일한 것은 아닙니다. 시장은 일반적으로 2등급부터 9등급까지의 중량 등급으로 구분되며, 각 등급 내 품질 등급은 스크림 구성, PVC 복합 제제 및 탑코트 기술에 따라 크게 다릅니다. 실제 적용에서 주요 등급이 어떻게 분류되는지는 다음과 같습니다.

• 2~3등급(400~600g/m²): 경량 전시장, 임시 이벤트 천막, 단기 그늘 돛. 인장 강도는 일반적으로 2,500~4,000N/5cm입니다. 바람이 많이 부는 지역의 영구 구조물에는 권장되지 않습니다.
• 5~6등급(750~1,100g/m²): 상업용 건축물의 주요 요소는 인장 캐노피, 보행자 통로, 대중교통 대피소 및 외관 클래딩입니다. 인장강도 5,000~7,500N/5cm. 일반적으로 PVDF 탑코트 사용 수명은 15~20년입니다.
• 8~9등급(1,200~1,600g/m²): 경기장 지붕, 넓은 운송 허브, 2kPa를 초과하는 풍압을 견디는 인장 외관. 인장강도 9,000~12,000N/5cm. 최대의 내후성과 수명을 위해 종종 Tedlar 라미네이트로 지정됩니다.

PVC 내부의 스크림 아키텍처도 중요합니다. 평직 스크림은 날실과 위사 방향 모두에서 균일한 인장 강도를 제공하며, 이는 이축 프리스트레스 멤브레인 구조에 선호됩니다. 레노 직조 또는 인서트얀 스크림은 한 방향으로 더 높은 강도를 제공하며 배럴 볼트 캐노피와 같은 단방향 인장 응용 분야에 사용됩니다.

인장 직물의 화재 성능 표준

화재 성능은 밀폐형 또는 반밀폐형 인장 구조에 대해 협상할 수 없는 사양 요소입니다. 표준은 지역에 따라 다릅니다.

• 유럽: EN 13501-1 화재 반응 분류. FR 처리된 PVC 인장 직물은 일반적으로 Class B-s2, d0 또는 Class C-s2, d0을 달성합니다. PTFE 및 ETFE는 클래스 A2-s1, d0(불연성)을 달성합니다.
• 프랑스: M 분류 시스템. 적절한 처리를 거친 PVC 인장 직물은 지붕이 있는 공공 집회 공간에 요구되는 M2(난연제)를 달성합니다.
• 미국: NFPA 701 및 ASTM E84. 고품질 건축용 PVC 멤브레인은 클래스 A 화염 확산 지수(FSI ≤ 25)를 달성합니다.
• 호주/뉴질랜드: AS/NZS 1530.3. 클래스 9 조립 건물에 사용되는 PVC 인장 직물은 일반적으로 인화성 지수 ≤ 6 및 화염 확산 지수 ≤ 0을 요구합니다.

PVC 인장 직물의 난연 첨가제는 표면 코팅으로 적용되지 않고 합성 단계에서 통합됩니다. 이는 청소나 마모 후에도 FR 성능이 저하되지 않음을 의미합니다. 이는 제품 기술 데이터 시트를 검토할 때 확인해야 할 중요한 차이점입니다. 저렴한 멤브레인에 표면 적용 FR 처리는 시간이 지남에 따라 성능이 저하되고 인증 준수를 잃습니다.

인장 직물 유형의 음향 및 열 특성

음향 성능은 자재 선택 시 간과되는 경우가 많지만 지붕이 있는 공공 장소에서는 매우 중요합니다. PVC 인장 직물은 반사 표면입니다. 흡음 계수(αw)는 일반적으로 0.05~0.15 범위입니다. 즉, 흡수성 라이너 또는 보조 음향 패널이 통합되지 않은 경우 멤브레인으로 덮인 환경에서 반향 소음이 축적됩니다. 경기장 설계 팀은 정기적으로 천공된 PVC 인장 직물로 된 보조 음향 라이너와 절연 배팅 레이어를 사용하여 지붕이 있는 관람석의 잔향 시간을 3~5초에서 목표 1.5~2초로 줄여 음성 명료도를 향상시킵니다.

단층 PVC 인장 직물의 열 성능은 적당하지 않습니다. 표준 900g/m² PVC 막의 U값은 대략 다음과 같습니다. 5.5~6.5W/m²K , 자체적으로 최소한의 절연을 제공합니다. 공극이나 단열재를 채운 이중층 PVC 시스템은 1.5~3.0W/m²K의 U 값을 달성할 수 있어 계절에 따라 밀폐된 공간에서 실행 가능합니다. 이와 대조적으로 ETFE 쿠션 시스템은 2층 시스템의 경우 1.0~2.0W/m²K의 U-값을 달성하고 3개 이상의 층과 아르곤 충전의 경우 1.0W/m²K 미만을 달성합니다.

태양 반사율은 또 다른 열 동인입니다. PVDF 탑코트가 적용된 흰색 PVC 인장 직물은 0.65~0.75(TSR)의 태양광 반사율 값을 달성할 수 있으며, 더 어두운 PVC 옵션(TSR 0.10~0.30) 또는 노출 금속 지붕(TSR 0.20~0.40)에 비해 캐노피 아래에서 태양열 취득을 크게 줄일 수 있습니다. 이는 과도한 열 축적 없이 그늘을 찾는 야외 접객 공간에 상당한 에너지 효율성 이점을 제공합니다.

PVC 인장 직물의 솔기 및 접합 기술

인장 멤브레인의 구조적 완전성은 이음새만큼만 신뢰할 수 있습니다. PVC 인장 직물 패널은 두 가지 주요 방법을 사용하여 결합됩니다.

• 고주파(HF) 용접: 전자기장은 솔기 라인에서 PVC 분자를 진동시켜 두 층을 균일한 결합으로 융합시키는 열을 생성합니다. 적절하게 실행된 HF 용접은 다음과 같은 솔기 강도를 달성합니다. 모막의 85~100% , 이는 솔기가 구조적 약점을 생성하지 않음을 의미합니다. 이는 모든 상업용 PVC 인장 직물 제조에 대한 산업 표준입니다.
• 열기 용접: 가열된 공기(250~400°C)의 흐름은 PVC 표면을 부드럽게 한 다음 롤러 압력으로 함께 압축합니다. HF 용접 플래튼이 닿을 수 없는 현장 수리 및 곡선 또는 불규칙한 심 형상에 사용됩니다. 솔기 강도는 일반적으로 모재의 75~90%입니다.

PTFE 코팅 유리섬유는 유리섬유 베이스가 전자기 여기에 반응하지 않기 때문에 HF 용접이 불가능하며, PTFE 코팅은 327°C 이하에서 열적으로 안정적이고 비가용성입니다. 대신 PTFE 패널은 PTFE 코팅 강철 클램핑 바 및 볼트로 고정된 랩 조인트를 사용하여 기계적으로 결합되므로 더 넓은 이음새 중첩이 필요하고(일반적으로 PVC HF 용접의 경우 15~25mm) 제조 복잡성이 추가됩니다.

PVC 인장 직물의 가장자리 종료에는 채널 내 로프(연속적인 알루미늄 압출 프로파일과 맞물리는 용접된 단에 내장된 PVC 코팅 강철 케이블), 볼트 로프(패널 주변을 따라 연속적인 둥근 비드), 최고 하중 집중 앵커 지점을 위한 플레이트-볼트 연결 등 여러 전략이 사용됩니다. 가장자리 종료 선택은 완성된 설치의 시각적 세부 사항과 각 앵커의 최대 하중 전달 용량 모두에 영향을 미칩니다.

프로젝트에 적합한 인장 직물 선택

인장 직물 사양에 대한 의사 결정 트리는 일반적으로 다음 논리를 따릅니다.

1. 예산 및 프로젝트 수명: 설계 수명이 20년 미만이거나 예산이 제한된 경우 PVDF 마감 코팅이 적용된 PVC 인장 직물이 거의 항상 정답입니다. 30년 랜드마크 구조의 경우 PTFE 또는 고급 ETFE가 프리미엄을 정당화합니다.
2. 조명 요구 사항: 최대 자연광? ETFE 필름을 지정합니다. 확산 일광이 제어됩니까? 흰색 또는 밝은 색상의 PVC 또는 PTFE. 환기를 통한 태양열 차단? HDPE 그늘 직물.
3. 화재 분류 요구사항: 점유 등급에 대한 지역 건축법 요건을 확인하세요. 불연성 분류가 필수인 경우(EN A2 또는 이와 동등) PTFE 또는 ETFE가 유일한 멤브레인 옵션입니다. 클래스 B 또는 C가 허용되는 경우 통합 FR 처리된 PVC 인장 직물이 적합합니다.
4. 환경 노출: 오염이 높거나 해안 염분에 노출되어 있나요? PVC에 PVDF 또는 Tedlar 탑코트를 우선적으로 적용하거나 유지 관리가 필요 없는 외관을 위해 PTFE를 선택하십시오. 고온공업지대? 실리콘 코팅 유리섬유를 지정하세요.
5. 구조적 범위 및 하중: 40~50m를 초과하는 스팬과 높은 동적 하중의 경우 구조 엔지니어링 분석을 통해 직물 중량을 선택할 수 있습니다. 초기에 멤브레인 제작업체와 협력하여 선택한 PVC 인장 직물 등급이 모든 연결 지점에서 계산된 응력 값을 충족하는지 확인하십시오.

단일 인장 직물 유형이 모든 응용 분야를 지배하지는 않습니다. 그러나 구조적 성능, 설계 다양성, 비용 효율성 및 실용적인 설치 특성의 조합을 위해서는 PVC 인장 직물은 여전히 시장에서 가장 널리 적용되는 소재입니다. , 임시 시장 캐노피부터 수천 평방미터의 영구 지붕까지 프로젝트를 제공합니다. 전체 유형 범위와 PVC 인장 직물이 해당 스펙트럼 내에서 어디에 위치하는지 이해하면 설계자와 프로젝트 관리자가 설계 초기 단계부터 자신 있게 사양 등급 결정을 내릴 수 있는 기반을 얻을 수 있습니다.
