인장 직물은 열에 어떻게 견디나요?

짧은 대답: 인장력이 있는 직물은 열을 잘 처리하지만 소재 선택이 중요합니다

인장 직물은 일반적으로 고열 환경에서 잘 작동하지만 성능은 기본 재료에 따라 크게 다릅니다. PVC 인장 직물 상업적으로 이용 가능한 가장 내열성 옵션 중 하나입니다. , 구조적 결함 없이 70°C(158°F)의 연속 온도와 최대 90°C(194°F)의 단기 노출을 일상적으로 견딥니다. 이와 대조적으로 표준 HDPE 차양 천은 50°C(122°F) 이상에서 인장 강도를 잃기 시작합니다. 강렬한 태양, 높은 주변 온도 또는 직접적인 복사열이 있는 지역에 설치하는 경우 선택한 재료 사양에 따라 구조의 수명이 5년 또는 15년인지 결정됩니다.

열은 세 가지 방식으로 인장 직물에 영향을 미칩니다. 즉, 소재를 부드럽게 하고, UV 분해를 가속화하며, 구조에 적용된 사전 장력을 변경하는 치수 팽창을 유발합니다. 이러한 각 메커니즘을 이해하면 올바른 패브릭을 선택하고 현실적인 유지 관리 기대치를 설정하는 데 도움이 됩니다.

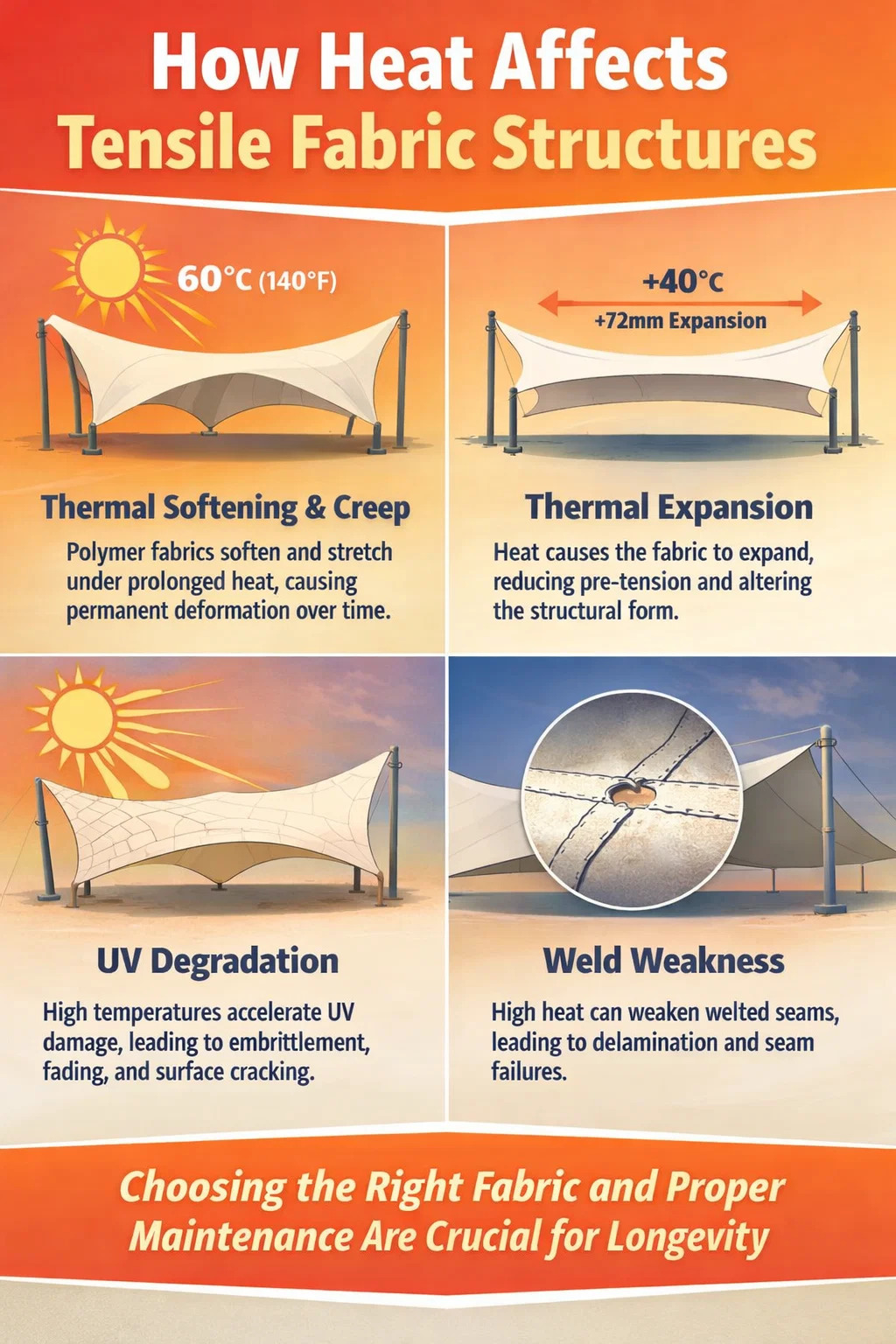

열이 인장 직물 구조에 물리적으로 영향을 미치는 방식

인장 직물 멤브레인이 고온에 노출되면 세 가지 중첩된 물리적 프로세스가 동시에 발생하기 시작합니다. 이러한 프로세스를 아는 것은 단지 학술적인 것이 아니라 구조를 설계, 지정 및 유지 관리하는 방법을 직접적으로 알려줍니다.

열 연화 및 크리프

모든 폴리머 기반 인장 직물은 엔지니어가 "크리프"라고 부르는 현상, 즉 지속적인 하중과 높은 온도에서 느리고 영구적인 변형을 경험합니다. 폴리에스테르 스크림 위에 코팅된 PVC 인장 직물의 경우 크리프율은 일반 작동 온도에서 매우 낮습니다. Mehler Texnologies 및 Verseidag와 같은 멤브레인 제조업체의 독립적인 테스트에 따르면 PVC 코팅 폴리에스테르는 70°C에서 1,000시간 후에도 원래 인장 강도의 95% 이상을 유지합니다. . PTFE 코팅 유리 섬유는 열 성능이 훨씬 뛰어나지만 재료 비용이 3~4배 더 비쌉니다.

저예산 셰이드 세일에 일반적으로 사용되는 코팅되지 않은 직조 HDPE는 훨씬 더 취약합니다. 호주, 중동 또는 남부 유럽의 여름 직사광선 아래 어두운 색상의 멤브레인에서 쉽게 도달할 수 있는 60°C 표면 온도에서는 HDPE 필라멘트가 느슨해지기 시작하여 2~3시즌 내에 돛이 처지고 공학적 장력을 잃게 됩니다.

열팽창 및 초기 장력 손실

인장 직물 구조는 형태를 유지하고, 물을 올바르게 흘리며, 바람에 들림에 저항하기 위해 정밀하게 보정된 사전 장력에 의존합니다. 열로 인해 직물이 팽창합니다. 냉각으로 인해 수축이 발생합니다. PVC 인장 직물의 열팽창 계수는 대략 다음과 같습니다. 섭씨 1도당 미터당 0.18mm . 10미터 범위에 걸쳐 40°C의 온도 변화(뜨거운 기후의 밤과 정오 사이에 일반적)는 대략 72mm의 치수 변화를 생성합니다. 구조 엔지니어들은 가장자리 케이블, 모서리 피팅 및 인장 하드웨어 크기를 조정할 때 이를 고려하지만, 사양이 부적절하면 여름에는 처짐이 발생하고 겨울에는 과도한 인장력이 발생하여 직물 수명이 단축됩니다.

고온에서의 UV 가속 분해

UV 방사선과 열은 복합적인 쌍입니다. 표면 온도가 상승하면 UV 광자에 의해 시작된 광화학 연쇄 반응이 가속화되어 PVC의 가소제 이동과 폴리에틸렌의 산화 취성이 가속화됩니다. 75°C 표면 온도에서 작동하는 멤브레인은 동일한 UV 노출 하에서 45°C에서 작동하는 동일한 멤브레인보다 2~3배 더 빨리 노화됩니다. 이것이 바로 옥외용 고품질 PVC 인장 원단에 이산화티타늄(TiO2) 안료, 자외선 안정화 첨가제, 래커 탑코트 근적외선을 반사하여 표면 온도를 처리되지 않은 등가물보다 낮게 유지합니다.

PVC 인장 직물: 고열 응용 분야를 지배하는 이유

두 겹의 가소화된 PVC 사이에 캡슐화된 직조 폴리에스테르 면포인 PVC 인장 직물은 상업용 차양 구조, 인장 캐노피 및 열에 노출되는 건축용 멤브레인의 기본 사양이 되었습니다. 그 특성은 상업적으로 실행 가능한 가격대에서 대부분의 대안보다 위에서 설명한 열 문제를 더 효과적으로 해결합니다.

구조적 핵심: 폴리에스테르 스크림

PVC 인장 직물의 하중 지지 구성 요소는 직조 폴리에스테르 원사 그리드입니다. 폴리에스테르(PET)는 실제 실외 주변 온도보다 훨씬 높은 약 150°C(302°F)까지 우수한 기계적 특성을 유지합니다. 폴리에스터 스크림은 PVC 인장 직물에 인장 강도 등급을 부여합니다. 경사 및 위사 방향 3,000 ~ 11,000 N/5cm 직물 무게에 따라 달라지며 주기적인 열 노출에도 치수 안정성을 유지합니다. 강렬한 사막의 태양 아래 어두운 색상의 PVC에서 발생할 수 있는 80°C의 표면 온도에서도 폴리에스터 코어는 최대 강도에 비해 무시할 수 있는 크리프를 경험합니다.

PVC 코팅: 보호 및 유연성

PVC 코팅은 폴리에스터 스크림 주변의 보호 매트릭스 역할을 하여 방수, UV 차단 및 표면 청결성을 제공합니다. PVC 제제에 첨가된 가소제는 넓은 온도 범위에서 코팅의 유연성을 유지합니다. 고품질 외장 등급 PVC 인장 직물은 -30°C의 낮은 온도에서도 유연성을 유지하며 90°C 이하에서는 과도하게 부드러워지지 않습니다. . 더 저렴한 제제는 시간이 지남에 따라, 특히 고온에서 PVC 매트릭스에서 이동하는 저급 가소제를 사용하여 코팅이 뻣뻣해지고 균열이 발생하며 궁극적으로 용접 이음새와 응력 지점에서 실패합니다.

Ferrari Soltis, Serge Ferrari, Sioen 및 Verseidag와 같은 제조업체의 최고급 PVC 인장 직물 제품은 적외선 복사를 반사하여 표면 온도를 크게 낮추는 래커 마감재와 PVDF(폴리비닐리덴 플루오라이드) 탑코트를 사용합니다. 흰색 또는 밝은 회색 PVDF 코팅 PVC 멤브레인은 표면 온도를 가질 수 있습니다. 10~15°C 낮음 동일한 태양광 부하 하에서 코팅되지 않은 동급 제품보다 가소제 보유력과 UV 안정성이 확장되는 의미 있는 차이입니다.

용접 이음새: 임계 열 취약 지점

PVC 인장 직물 구조에서 가장 흔한 열 관련 파손은 멤브레인 자체가 아니라 용접 이음새에서 발생합니다. 고주파 또는 핫 웨지 용접은 PVC를 PVC로 융합하지만 용접 영역은 본질적으로 멤브레인 어셈블리에서 가장 약한 지점입니다. 지속적인 고온 환경에서는 특히 구조가 바람 하중으로 인해 휘어지는 경우 제대로 실행되지 않은 용접이 박리될 수 있습니다. 최소값 지정 40mm의 솔기 겹침 및 150N/5cm를 초과하는 용접 박리 강도 EN ISO 1421에 따른 테스트는 더운 기후 응용 분야에 대한 합리적인 품질 벤치마크입니다.

열 성능에 따른 인장 직물 유형 비교

모든 인장 직물이 열에 동일한 방식으로 반응하는 것은 아닙니다. 아래 표는 주요 열 성능 지표 전반에 걸쳐 가장 일반적인 상용 인장 직물 소재를 비교합니다.

대부분의 상업용 차양 캐노피, 주차장 덮개 및 건축용 멤브레인 응용 분야의 경우 PVC 인장 직물은 내열성, 수명 및 비용의 최적 균형을 제공합니다. PTFE 유리는 교체가 불가능한 영구 랜드마크 구조물을 위한 최고의 선택입니다.

실제 열 시나리오 및 PVC 인장 직물이 반응하는 방식

추상적인 온도 등급은 이야기의 일부일 뿐입니다. 지정자와 설치자에게 중요한 것은 PVC 인장 직물이 실제 배치 환경에서 어떻게 작동하는지입니다.

사막 및 반건조 기후

두바이, 피닉스, 리야드 또는 서호주와 같은 지역에서는 여름에 주변 기온이 정기적으로 45°C를 초과합니다. 이러한 환경에서 태양 정오에 직사광선을 마주하는 어두운 PVC 인장 직물 막은 표면 온도가 80~90°C - 표준 PVC 사양의 상한치. 이러한 기후에서의 프로젝트는 PVDF 래커 마감 처리된 밝은 색상의 직물을 지정해야 합니다. 이는 표준 PVC의 경우 30~45%에 비해 입사 태양 복사의 60~75%를 반사합니다. 예를 들어 Ferrari 502 시리즈와 Sioen Silvertex는 극한의 UV 및 열 노출을 위해 특별히 설계되었으며 이러한 조건에서 10~15년의 보증을 제공합니다.

사막 기후의 인장 하드웨어는 더운 낮과 시원한 밤 사이의 공격적인 열 순환도 수용해야 합니다. 스테인레스 스틸 턴버클, 스웨이지 없는 터미널 및 충분한 조정 범위를 갖춘 해양 등급 하드웨어는 낮 동안의 높은 팽창 후 추운 아침 수축 중에 멤브레인이 과도한 응력을 받는 것을 방지합니다.

습한 열대 기후

동남아시아, 카리브해 지역, 퀸즈랜드 북부에서는 열 문제가 다릅니다. 주변 온도는 연중 높지만(30~38°C) 습도가 높습니다. 습도 자체는 PVC 인장 직물을 크게 손상시키지 않습니다. 코팅은 본질적으로 불투수성입니다. 그러나 직물 표면의 곰팡이 및 조류 성장을 지원합니다. 표준 PVC 인장 직물은 코팅에 살생물제 첨가제를 포함하지만 시간이 지나면서 이러한 첨가제가 고갈됩니다. 5~7년마다 다시 래커를 칠하거나 살생물제가 풍부한 표면 처리를 적용합니다. 완전히 교체할 필요 없이 습한 열대 환경에서 생물학적 오염에 대한 직물의 저항성을 유지합니다.

지중해 및 온대 고자외선 지역

남부 유럽, 캘리포니아 및 이와 유사한 기후에서는 최고 기온보다는 UV 강도가 지배적인 장기 스트레스 요인입니다. 이 구역의 PVC 인장 직물은 일반적으로 어두운 색상에서 표면 온도가 55~70°C입니다. TiO2 착색 및 표준 래커가 포함된 표준 900gsm PVC 코팅 폴리에스테르는 깨끗하게 유지하면 12~15년 동안 우수한 성능을 발휘합니다. 주요 유지 관리 작업은 솔기 무결성을 매년 검사하고 pH 중성 세제를 사용하여 연 2회 청소하여 표면의 연마제 및 UV 농축기 역할을 하는 먼지와 미립자를 제거하는 것입니다.

도시 열섬 환경

보행자 광장, 환승역, 야외 식사 공간 등 도시 시설은 주변의 단단한 표면에서 집중적인 복사열에 직면합니다. 콘크리트, 아스팔트 및 유리 외관은 열을 위쪽으로 방출합니다. 즉, 인장 캐노피의 아래쪽은 위에서 직접 태양광에 노출되는 것 외에도 상당한 복사 에너지를 흡수할 수 있습니다. 태양광총반사율(TSR) 값이 60% 이상으로 높은 원단 선택 양쪽 표면의 열 취득을 줄이고 구조가 아래 사용자에게 제공하는 냉각 이점에 기여합니다. 이는 도시 계획 및 지속 가능성 프레임워크에서 점점 더 중요한 고려 사항입니다.

직물의 무게와 등급이 내열성에 대해 알려주는 것

PVC 인장 직물은 고열 환경에서의 내구성, 열 질량 및 성능과 직접적인 관련이 있는 중량 범주로 판매됩니다. 이러한 등급을 이해하면 사양 부족을 방지할 수 있습니다.

• 400~500gsm(경량): 실내 응용, 단기 행사 구조물 또는 저열 환경에 적합합니다. PVC 코팅이 얇아지면 가소제 저장소가 줄어들고 실외에서 열 노화가 더 빨라집니다.
• 650~750gsm(중간 무게): 온대 기후의 상업용 차양 캐노피에 대한 표준 사양입니다. 일반적인 UV 수준에서 70°C 미만의 표면 온도에 대한 적절한 내열성.
• 900~1,000gsm(중량): 덥고 UV가 높은 기후, 대규모 구조물 및 영구 설치에 선호됩니다. 두꺼운 PVC 코팅은 15년간의 열 순환에 따른 이동을 방지하는 더 큰 가소제 저장소를 제공합니다.
• 1,100gsm 이상(초중량): 산업용 응용 분야, 트럭 방수포 및 기계적 마모와 열에 노출되는 구조물에 사용됩니다. 그늘이나 건축용 멤브레인 적용에는 거의 필요하지 않습니다.

중량 외에도 폴리에스터 스크림의 실 개수와 원사 유형이 인장 강도를 결정하는 반면, PVC 제제는 열적 유연성 범위와 UV 저항성을 결정합니다. 데이터시트를 검토하는 지정자는 23°C의 표준 실험실 조건뿐만 아니라 높은 온도에서 테스트된 인장 강도, 인열 저항 및 용접 강도 값을 찾아야 합니다.

색상 선택과 열 성능에 대한 중요한 영향

색상은 인장 직물 디자인에서 단순히 미학적 선택이 아닙니다. 색상은 표면 온도, 직물 수명 및 차광 성능에 직접적이고 측정 가능한 영향을 미칩니다.

흰색과 밝은 색상의 PVC 인장 직물은 입사 태양 복사열의 70~85%를 반사하여 표면 온도를 상대적으로 낮게 유지합니다. 직사광선에 노출된 흰색 PVC 멤브레인은 45~55°C에 도달할 수 있는 반면, 동일한 조건에서 차콜 또는 짙은 회색 등가물은 85~95°C에 도달할 수 있습니다. — 30~40°C의 차이. 이러한 온도 차이는 가소제 이동을 극적으로 가속화하고 용접부의 열 순환 응력을 증가시키며 직물의 유효 사용 수명을 단축시킵니다.

음영의 관점에서 볼 때 어두운 색상은 야외 식사 또는 레저 환경에서 더 나은 눈부심을 감소시키고 더 밀폐된 느낌을 제공합니다. 디자인상의 이유로 어두운 색상이 필요한 경우 지정자는 더 무거운 직물 등급, 고성능 PVDF 탑코트를 선택하여 보완해야 하며 검사 및 유지 관리 간격을 더 짧게(5년이 아닌 3년마다) 구축해야 합니다.

일부 PVC 인장 직물 제품에는 이제 표면 가열에 가장 많이 기여하는 태양 스펙트럼의 근적외선 부분을 반사하면서 더 어두운 색상의 시각적 외관을 제공하는 적외선 반사 안료인 "차가운 안료" 기술이 통합되어 있습니다. 이러한 제품은 다음과 같은 방법으로 표면 온도를 낮출 수 있습니다. 8~12°C 기존의 어두운 안료와 비교하여 설계 의도를 희생하지 않고도 서비스 수명을 의미 있게 연장합니다.

열에 따른 PVC 인장 직물의 화재 거동

고열 환경에서 폴리머 기반 인장 직물의 일반적인 관심사는 화재 행동입니다. PVC 인장 직물은 다른 소재와 구별되는 특정 특성을 가지고 있습니다.

기본 폴리머인 PVC는 염소 함량이 높기 때문에 본질적으로 난연성입니다. 자체적으로 연소를 지원하지 않으며, 화염원이 제거되면 스스로 소화됩니다. 대부분의 상업용 PVC 인장 직물 제품은 유럽 표준 EN 13501-1(건축 제품의 화재 분류)에 따라 테스트되고 준수합니다. 클래스 B-s2-d0 이상 — 화재에 대한 기여도가 제한적이고 연기 생성이 적당하며 화염 방울이 없음을 의미합니다. 호주에서는 AS/NZS 1530.3 및 National Construction Code에 따른 사양 C1.10 준수가 인장 멤브레인 구조에 적용됩니다.

200°C 이상의 매우 높은 온도에서는 PVC가 분해되기 시작하고 염화수소 가스가 방출됩니다. 그러나 이는 태양열 이득만으로 도달한 온도보다 훨씬 높습니다. 화재 위험 시나리오에는 주변 열 부하가 아닌 외부 화염원이 포함됩니다. 주방 근처, 상업용 바비큐 공간 또는 화염 위험이 있는 장소 근처에 적용할 경우 PTFE 코팅 유리 섬유가 적절한 사양입니다.

열로 인해 인장 직물이 손상되었다는 징후

열 손상을 조기에 식별하면 막의 완전한 파손을 방지할 수 있습니다. 다음 징후는 PVC 인장 직물 설치에서 열 저하가 발생하고 있음을 나타냅니다.

• 표면 균열 또는 잔금: PVC 코팅의 미세한 표면 균열은 지속적인 고온 및 UV 노출로 인해 가소제가 고갈되었음을 나타냅니다. 코팅은 유연성을 잃었고 수명이 거의 다 되었습니다.
• 솔기 박리: 열 순환으로 인해 PVC 용접이 피로해집니다. 이음새 가장자리, 특히 모서리 보강판과 정점에서 분리는 열 응력이 용접 박리 강도를 초과했음을 나타냅니다.
• 영구적인 처짐 또는 모양 손실: 냉각 후에도 멤브레인이 더 이상 원래의 형태로 돌아오지 않으면 영구적인 크리프 또는 케이블 가장자리 늘어짐이 발생한 것입니다. 인장을 다시 가하면 일시적인 외관이 복원될 수 있지만 손실된 재료 무결성은 복원되지 않습니다.
• 색이 바래거나 백악화되는 현상: 표면 초킹(흰색 가루 침전물)은 PVC 탑코트의 UV 광분해를 나타냅니다. 처음에는 표면 현상이지만 기본 PVC를 열 및 UV 분해 가속화에 노출시킵니다.
• 추운 날씨에 뻣뻣함: 밤새 비정상적으로 단단해진 막은 상당한 가소제 손실을 나타냅니다. 적절한 가소제를 함유한 PVC는 0°C 이하에서도 유연성을 유지합니다. 혹독한 추운 날씨의 행동은 회복할 수 없는 열적 노화를 나타냅니다.

이러한 징후 중 하나라도 전문적인 구조 평가가 필요합니다. 대부분의 경우 솔기 재용접, 표면 처리 또는 장력 재조정과 같은 조기 개입을 통해 전체 교체 비용의 일부만으로 사용 수명을 몇 년 연장할 수 있습니다.

시간이 지나도 내열성을 유지하는 유지 관리 방식

인장 직물은 유지 관리가 필요하지 않지만 PVC 인장 직물은 유지 관리가 가장 적은 멤브레인 소재 중 하나입니다. 다음 방법은 까다로운 기후에서 내열성을 보호하고 서비스 수명을 연장합니다.

정기 청소

직물 표면에 쌓인 먼지, 새 배설물 및 유기물은 열 흡수제 역할을 하여 국지적 표면 온도를 높이고 UV 노출을 집중시킵니다. 연 2회 부드러운 솔과 pH 중성 세제 용액을 사용하여 청소 더운 기후에서는 최소한의 표준입니다. 용제 기반 세척제, 40bar 이상의 고압 세척기 또는 연마 패드를 사용하지 마십시오. 래커 상도가 손상되고 PVC 분해가 가속화됩니다.

주기적 인장

열 순환은 잘 지정된 PVC 인장 직물 구조에서도 가장자리 케이블과 주변 하드웨어의 점진적인 이완을 유발합니다. 장력 수준, 모서리 피팅 및 주변 고정 장치에 대한 연간 검사를 통해 멤브레인이 설계된 형상을 유지하고 국부적인 응력 및 저하를 가속화하는 물 고임 영역이 발생하지 않는지 확인합니다.

표면처리 리뉴얼

래커 및 PVDF 탑코트는 직물 제조업체가 제공하는 호환 제품을 사용하여 현장에서 갱신할 수 있습니다. 새로운 탑코트 도포 8~10년마다 잘 관리된 멤브레인은 UV 반사율을 회복하고 표면 살생물제를 보충하며 직물의 유효 수명을 5~10년 더 연장하여 전체 교체에 드는 자본 비용을 지연시킵니다.

극한 기후에서의 계절적 제거

여름이 극도로 더운 지역에서는 임시 또는 반영구적 인장 직물 구조를 운영하는 일부 운영자가 여름 성수기 동안 멤브레인을 제거 및 보관하고 가을에 다시 설치하는 방법을 선택합니다. 이는 영구 건축용 멤브레인에 대한 일반적인 관행은 아니지만 개폐식 또는 분리식 구조에 실행 가능합니다. 보관은 서늘하고 어둡고 건조한 장소에 보관해야 합니다. 단단히 접히면 영구적인 주름 자국이 생기지 않고 직경 200mm 이상의 코어 주위로 말아서 보관해야 합니다.

열에 노출된 프로젝트를 위한 PVC 인장 직물 지정: 실용적인 체크리스트

더운 기후의 프로젝트를 위해 PVC 인장 직물을 조달할 때 다음 기준을 사용하여 제품을 평가하고 비교하십시오.

1. 원단 무게가 범위와 기후에 적합한지 확인하세요. 뜨겁고 UV가 높은 환경에서는 최소 900gsm입니다.
2. 탑코트 유형 확인 - 적외선 반사 특성이 있는 PVDF 또는 래커는 표면 온도를 낮추고 수명을 연장합니다.
3. 제조사에 화재 분류 테스트 데이터(유럽에서는 EN 13501-1, 호주에서는 AS/NZS 1530.3)를 요청하십시오.
4. 고열 적용 분야에 대해 EN ISO 1421에 따라 최소 이음매 용접 박리 강도를 150N/5cm로 지정하십시오.
5. 태양광 총 반사율(TSR)이 60% 이상인 밝은 색상의 원단을 선택하거나, 더 어두운 색상이 필요한 경우 냉안료 기술을 지정하세요.
6. 제조업체의 보증을 검토하십시오. 평판이 좋은 공급업체의 10년 제품 보증은 고품질 상업용 PVC 인장 직물에 대한 합리적인 기준입니다.
7. 구조 엔지니어가 연결 및 인장 하드웨어 설계에서 직물 제품에 특정한 열팽창 계수를 고려했는지 확인합니다.
8. 시뮬레이션된 장기 노출 후 유지된 인장 강도와 색상 안정성을 보여주는 가속 노화 테스트 데이터(EN ISO 105-B06에 따른 크세논 아크 내후계 또는 이에 상응하는 것)를 요청하십시오.

이 체크리스트를 따르면 더운 기후에서 PVC 인장 직물이 조기에 파손되는 가장 일반적인 원인인 사양 미달의 위험을 줄일 수 있습니다. 이는 재료의 고유한 한계가 아니라 제품 등급과 배치 조건 간의 불일치입니다.
