인장 직물 설치 방법: 전체 단계별 가이드

인장 직물 설치 방법: 직접적인 답변

인장 직물 설치 - 특히 PVC 인장 직물 — 현장 준비, 프레임 설치, 직물 풀기 및 위치 조정, 가장자리 장력 조정, 최종 고정 등 구조화된 순서가 필요합니다. 이 과정은 단순히 재료를 팽팽하게 당기는 것이 아닙니다. 변형, 처짐 또는 조기 파손을 방지하기 위해 계산된 장력 분포가 포함됩니다. 올바르게 수행되면 적절하게 설치된 PVC 인장 직물 구조가 지속될 수 있습니다. 15~25세 최소한의 유지 관리로.

상업용 안뜰 위에 셰이드 세일을 설치하든, 야외 이벤트 장소를 위한 인장 캐노피든, 대형 건축용 멤브레인 지붕을 설치하든 핵심 설치 원칙은 동일하게 유지됩니다. 이 가이드는 모든 단계를 자세히 설명하므로 처음부터 끝까지 신뢰할 수 있는 참고 자료가 됩니다.

설치하기 전에 PVC 인장 직물 이해

단일 도구를 선택하기 전에 작업 중인 재료를 이해해야 합니다. PVC 인장 직물 폴리염화비닐(PVC)을 기본 폴리에스테르 원사 그리드에 적층하여 만든 코팅된 기술 직물입니다. 이 구조는 재료에 높은 인장 강도, 하중 시 치수 안정성, UV 저항성, 물 불투과성 등의 주요 특성을 부여합니다.

건축 및 상업용 설치에 사용되는 일반적인 PVC 인장 직물 무게는 다음과 같습니다. 650g/m² ~ 1,100g/m² . 약 650~750g/m²의 가벼운 직물은 차양 구조 및 임시 대피소에 적합하고, 900~1,100g/m²의 무거운 직물은 영구 지붕, 경기장 캐노피 및 대규모 인장 구조에 사용됩니다.

설치에 영향을 미치는 주요 속성

• 인장 강도: 일반적으로 3,000~6,000N/5cm 날실과 위사 방향으로
• 찢김 저항: 바람 하중을 받는 구조물에 중요
• 열 팽창: PVC는 온도에 따라 팽창 및 수축하므로 장력을 고려해야 합니다.
• 표면 코팅: 일부 직물에는 클램핑 하드웨어에 반응하는 방식에 영향을 미치는 PVDF 또는 래커 마감 코팅이 있습니다.
• 용접 이음매: 공장에서 용접한 이음매 강도는 충족하거나 초과해야 합니다. 베이스 원단 강도의 80%

이러한 특성을 이해하면 올바른 장력 하드웨어를 선택하고, 올바른 사전 장력 값을 설정하고, 설치 중 직물에 과도한 응력이 가해지는 것을 방지하는 데 도움이 됩니다.

인장 직물 설치에 필요한 도구 및 재료

설치가 시작되기 전에 현장에 올바른 도구가 있으면 시간이 절약되고 오류가 줄어들며 직물과 관련 작업자가 모두 보호됩니다. 다음은 표준 PVC 인장 직물 설치에 필요한 포괄적인 목록입니다.

사이트 준비: 대부분의 설치자가 서두르는 단계

잘못된 현장 준비는 설치 문제의 주요 원인입니다. PVC 인장 직물이 현장에 도착하기 전에 구조 프레임 또는 앵커 포인트가 완전히 세워지고 수직 및 레벨이 확인되고 제작 도면과 일치하는지 확인되어야 합니다. 다음보다 큰 편차 ±5mm 디자인 치수에 따라 직물 패널 전체에 장력 분포가 고르지 않게 될 수 있습니다.

원단이 현장에 도착하기 전 체크리스트

• 모든 강철 또는 알루미늄 프레임 부재가 엔지니어링 도면에 따라 설치, 배관, 용접 또는 볼트 체결되었는지 확인하세요.
• 콘크리트 기초 또는 앵커 베이스가 완전 경화 강도에 도달했는지 확인합니다(일반적으로 표준 콘크리트의 경우 28일 )
• 모든 케더 레일 또는 클램핑 하드웨어가 프레임에 사전 설치되어 있는지 확인하세요.
• 프레임 개구부의 대각선 치수를 측정하여 정사각형인지 확인합니다. 두 대각선은 길이 내에 있어야 합니다. 서로 10mm
• 구조물 아래와 주변에 잔해, 날카로운 물체 또는 펼치는 동안 천에 걸리거나 구멍을 낼 수 있는 모든 것을 제거합니다.
• 일기예보를 확인하세요. 풍속이 초과되면 천 설치를 시작하지 마세요. 25km/h 또는 비가 곧 올 경우
• 접근 장비(비계, 붐 리프트 또는 고소 작업 플랫폼)가 제 위치에 있고 안전 점검을 받았는지 확인하세요.

자주 간과되는 단계 중 하나는 설치 당일 온도를 확인하는 것입니다. PVC 인장 직물은 주변 온도가 다음 사이일 때 이상적으로 설치되어야 합니다. 10°C 및 30°C . 매우 추운 환경에서는 PVC가 더 단단해지고 유연성이 떨어지기 때문에 케더 레일에 장착하기가 더 어려워집니다. 매우 더운 환경에서는 직물이 이완되고 식힌 후 설치 후 느슨해 보일 수 있습니다.

PVC 인장 직물의 단계별 설치 과정

다음 순서는 대부분의 상업용 및 건축용 PVC 인장 직물 설치에 적용됩니다. 사용되는 특정 모서리 부착 시스템(케더 레일, 플레이트 클램프 또는 로프인 채널)에 따라 조정하세요.

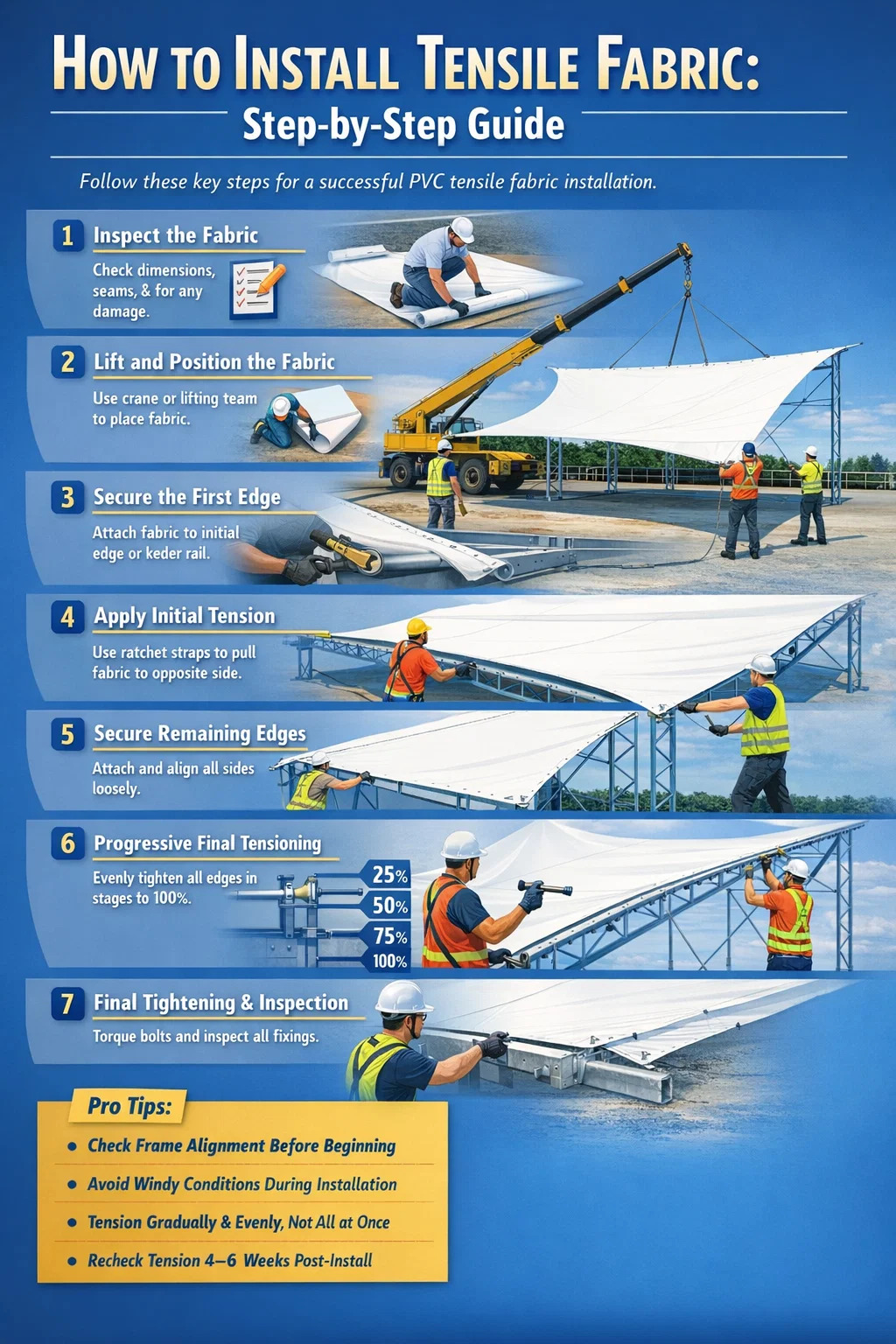

1단계 - 펼치기 전에 패브릭 패널 검사

롤을 열기 전에 배송 문서를 확인하여 패브릭 패널이 주문과 일치하는지 확인하십시오(올바른 치수, 재료 등급 및 용접 이음매 위치). 롤이 열리면 천을 깨끗한 방수포나 보호용 접지 커버 위에 놓습니다. 절단, 마모 자국 또는 변형된 웨빙 스트랩 등 운송 중 손상이 있는지 검사하십시오. 모든 모서리 부품, 구멍 또는 케더 가장자리가 손상되지 않고 올바르게 배치되었는지 확인하십시오.

거친 땅 위로 천을 끌지 마십시오. 콘크리트나 자갈과 잠깐 접촉해도 PVC 코팅이 마모되어 UV 저항성과 장기적인 내구성이 저하될 수 있습니다.

2단계 - 천을 들어 올려 구조 위에 위치시킵니다.

약 30m² 미만의 작은 패널의 경우 4~6명의 작업자로 구성된 팀이 수동으로 천을 들어올리고 위치를 잡을 수 있습니다. 더 큰 패널의 경우 스프레더 바가 있는 크레인이나 텔레핸들러가 필요합니다. 리프팅 슬링은 지정된 리프팅 지점에만 부착하고, 절대로 직물 본체 자체에 부착하지 마십시오.

가장 긴 가장자리가 가장 긴 구조 부재와 정렬되도록 구조 위에 천을 배치합니다. 이렇게 하면 각 가장자리가 부착 지점에 도달하기 위해 이동해야 하는 거리가 최소화되어 다음 단계에서 고르지 않은 취급 스트레스가 발생할 위험이 줄어듭니다.

3단계 - 첫 번째 에지 보안

항상 하나의 고정되거나 움직임이 적은 모서리(일반적으로 능선 빔이나 기본 구조 부재를 따라 있는 직선 모서리)로 시작하십시오. 케더 레일 시스템의 경우 케더 로프나 비딩을 한쪽 끝에서 시작하여 다른 쪽 끝을 향해 알루미늄 채널에 밀어 넣습니다. 고무 망치와 가장자리가 부드러운 추진 도구를 사용하여 케더 ​​비드를 왜곡하지 않고 슬롯에 완전히 고정시킵니다.

플레이트 클램프 시스템의 경우 접힌 천을 클램핑 플레이트 아래에 놓고 볼트를 손으로 단단히 삽입한 다음 최종 조이기 전에 정렬을 확인합니다. 이 단계에서는 모든 고정 장치를 손으로만 조여야 합니다. 최종 토크는 나중에 수행됩니다.

4단계 - 반대쪽 가장자리에 초기 장력 적용

첫 번째 가장자리가 고정된 상태에서 반대쪽 가장자리로 이동합니다. 래칫 스트랩이나 함께 제공되는 풀러를 모서리 피팅이나 장력 루프에 부착하고 부착 지점쪽으로 천을 당깁니다. 이 단계의 목표는 최종 장력이 아닙니다. 단순히 벌크 여유를 제거하여 직물이 구조 전체에 편평하게 놓이도록 하는 것입니다.

당기면서 천 표면을 관찰하세요. 대각선 주름이 있으면 당김이 고르지 않음을 나타냅니다. 패브릭 패널이 직선으로 유지되도록 각 스트랩을 당기는 방향과 크기를 독립적으로 조정합니다. 반대쪽 가장자리가 부착 하드웨어에 도달하면 손으로 꽉 조이는 클램프나 부분적으로 삽입된 케더 비드를 사용하여 느슨하게 고정합니다.

5단계 - 나머지 가장자리 보호

두 개의 반대쪽 가장자리를 느슨하게 부착한 상태에서 동일한 순서(부착, 정렬, 가볍게 당김, 느슨하게 고정)를 사용하여 나머지 두 가장자리에 작업합니다. 이 단계가 끝나면 네 개의 가장자리(또는 복잡한 모양의 경우 모든 주변 가장자리)가 구조에 느슨하게 부착되어야 합니다. 직물은 여전히 ​​약간 느슨해 보일 것입니다. 이는 이 단계에서 예상된 것이며 올바른 현상입니다.

6단계 - 점진적 최종 장력 강화

이는 전체 설치 중 가장 중요한 단계입니다. 최종 장력은 가장자리별로 적용하지 않고 모든 가장자리에 동시에 점진적이고 균일하게 적용되어야 합니다. 올바른 방법은 작업하는 것입니다 증분 패스 : 모든 가장자리에 목표 장력의 25%를 적용한 다음 50%, 75%, 100%를 적용합니다. 이러한 진보적인 접근 방식은 어느 한 지점에 응력이 집중되지 않고 직물이 전체 영역에 걸쳐 균일하게 늘어나는 것을 보장합니다.

케더 레일 시스템의 경우 레일 엔드 캡에 통합된 인장 볼트 또는 턴버클을 조여 최종 장력을 가합니다. 플레이트 클램프 시스템의 경우 볼트는 지정된 토크 값으로 조여집니다. 일반적으로 25~40Nm 하드웨어 사양에 따라 M10 스테인리스 볼트용.

장력을 가하는 동안 직물 표면을 지속적으로 모니터링하십시오. PVC 인장 직물 패널의 올바르게 장력이 가해진 표면은 다음과 같아야 합니다.

• 패널 전체에 대각선 응력 주름이 없음
• 손으로 가볍게 누르면 팽팽해지고 휘어짐이 최소화됩니다.
• 의도한 형상으로 곡선화(설계에 따라 내파쇄성, 동시성 또는 평면형)
• 물이 고일 수 있는 고이는 곳이나 평평한 곳이 없습니다.

7단계 - 최종 볼트 조임 및 하드웨어 검사

완전한 장력이 달성되면 모든 고정 지점을 체계적으로 돌아보고 모든 볼트를 지정된 토크로 조이십시오. 보정된 토크 렌치를 사용하십시오. 구조적 설치에는 느낌으로 추측하는 것이 허용되지 않습니다. 유지 관리 로그를 위해 각 고정 지점에 적용된 토크 값을 기록합니다.

케더 비드가 모든 레일 채널에 완전하고 균등하게 안착되었는지 확인하십시오. 완전히 안착되지 않은 비드 부분은 국부적인 응력 집중을 생성하여 특히 풍하중 하에서 가장자리 찢어짐 실패를 초래할 수 있습니다.

인장 직물 고정 시스템: 어느 것을 사용할 것인가

모서리 고정 시스템의 선택은 설치 과정과 인장 구조의 장기적인 성능 모두에 큰 영향을 미칩니다. 다음은 PVC 인장 직물에 사용되는 가장 일반적인 시스템에 대한 분석입니다.

장기간의 상업용 및 건축용 PVC 인장 직물 설치의 경우, 케더 레일 시스템이 개별 지점 고정에 응력을 집중시키는 대신 전체 둘레를 따라 지속적으로 모서리 하중을 분산시키기 때문에 일반적으로 선호되는 선택입니다. 이는 직물 수명 연장과 가장자리 찢어짐 위험 감소로 직접적으로 이어집니다.

인장 직물 설치 중 일반적인 실수와 이를 방지하는 방법

숙련된 설치 팀이라도 피할 수 있는 오류는 발생합니다. 가장 자주 발생하는 실수를 이해하면 시간, 비용은 물론 잠재적으로 패브릭 패널 자체도 절약됩니다.

과도한 장력

직물을 설계 사양보다 더 단단하게 잡아당긴다고 해서 직물이 더 강해지는 것은 아닙니다. PVC 코팅의 크리프 변형을 가속화하고 용접 이음매에 설계 용량을 초과하는 응력을 가하며 지지 구조에 과부하가 걸립니다. 건축용 PVC 인장 직물의 설계 초기 장력 값은 일반적으로 다음 범위에 속합니다. 1.5~3.0kN/m . 항상 시각적 판단이 아닌 엔지니어링 사양에 따라 작업하십시오.

한 번에 한쪽 가장자리에 장력을 가함

다른 가장자리가 부착되기 전에 한쪽 가장자리에 완전히 장력을 가하면 단일 가장자리가 모든 초기 사전 인장 하중을 비대칭으로 전달하게 됩니다. 이로 인해 직물의 기하학적 구조가 왜곡되고 잔류 응력이 고르지 않게 됩니다. 최종 장력을 가하기 전에 항상 모든 가장자리를 느슨하게 부착하고 항상 모든 가장자리에 점진적으로 장력을 가하세요.

강풍에 설치

에이 PVC 인장 직물 50m²의 표면적을 가진 패널은 바람에 흔들리는 커다란 돛과 같은 역할을 합니다. 30km/h에서는 부분적으로 고정된 패널의 동적 하중이 4인 팀의 수동 지지 용량을 초과할 수 있습니다. 바람과 관련된 설치 사고는 인장 구조 현장에서 직물 손상과 작업자 부상의 주요 원인입니다.

잘못된 직물 방향

대부분의 PVC 인장 직물은 경사(세로) 방향과 위사(가로) 방향에서 서로 다른 인장 특성을 갖습니다. 엔지니어링 설계에서는 기본 하중 경로와 정렬되어야 하는 방향을 지정합니다. 디자인 방향에서 90° 회전된 직물을 설치하면 구조적 성능이 크게 저하될 수 있습니다. 가장자리를 고정하기 전에 항상 제작 도면에 대한 방향을 확인하십시오.

장력 재확인 건너뛰기

새로운 PVC 인장 직물은 설치 후 첫 주 동안 베딩 기간을 거칩니다. 폴리에스터 베이스 실은 하중을 받으면 약간 가라앉고 직물은 대략적으로 느슨해집니다. 2~5% 초기 프리텐션 값입니다. 장력을 다시 확인하고 조정합니다. 설치 후 4~6주 이는 표준 관행이며 모든 설치 계약에 포함되어야 합니다.

넓은 범위의 PVC 인장 직물 구조에 대한 특별 고려 사항

다음을 초과하는 순경간을 가진 구조물 15미터 위에서 설명한 표준 설치 순서를 넘어서는 추가적인 복잡성이 발생합니다.

패널 접합 및 현장 용접

PVC 인장 직물은 일반적으로 롤 형태로 제조됩니다. 폭 1.5~5미터 . 매우 큰 캐노피는 배송 전에 여러 개의 패널을 공장에서 함께 용접해야 합니다. 공장 용접 패널이 너무 커서 운반할 수 없는 초대형 구조물의 경우 현장에서 열풍 용접 장비를 사용한 현장 용접이 필요할 수 있습니다. 현장 용접에는 통제된 조건이 필요합니다. 온도, 습도, 표면 청결도는 모두 용접 품질에 영향을 미칩니다. 적절하게 실행된 PVC 열풍 용접은 다음과 같은 결합 강도를 달성합니다. 베이스 원단 강도의 90~95% .

중간 지지 케이블 및 현수선 가장자리

넓은 범위의 인장 구조에는 종종 자유 가장자리 또는 중간 지지선을 따라 스테인레스 스틸 현수선 케이블이 포함됩니다. 케이블 장력과 직물 장력 사이의 상호 작용을 위해서는 설치 중에 조정된 조정이 필요합니다. 케이블은 턴버클을 사용하여 지정된 값으로 사전 장력을 가하고, 케이블 형상을 기준으로 직물 장력을 조정합니다. 이는 엔지니어링 감독이 필요하며 훈련받지 않은 작업자에게는 작업이 아닙니다.

다중 패널 어셈블리의 단계별 설치

대형 지붕이 여러 개의 인접한 패널로 구성된 경우, 완성된 패널이 인접한 패널의 장력으로 인해 변형되는 것을 방지하기 위해 정의된 순서를 따라 설치해야 합니다. 일반적으로 설치는 구조 형상에 따라 구조 중심에서 바깥쪽으로 진행되거나 가장 높은 지점에서 아래쪽으로 진행됩니다.

설치 후 검사 체크리스트

설치가 완료되면 프로젝트를 승인하기 전에 철저한 검사를 수행하십시오. 이는 인계 시 구조물의 상태를 문서화하여 설치자와 고객 모두를 보호합니다.

1. 전체 둘레를 걸으며 모든 고정 지점(케더 안착, 플레이트 볼트 토크 또는 채널의 로프 안착)을 검사합니다.
2. 주름, 고르지 못한 장력 영역 또는 눈에 보이는 왜곡이 있는지 지면에서 직물 표면을 확인하십시오.
3. 모든 용접 이음매에 박리 또는 기포가 있는지 검사합니다. 손으로 벗겨낼 수 있는 이음매는 모두 파손된 것이므로 수리해야 합니다.
4. 직물 형상의 모든 배수 지점과 낮은 지점이 구조물에서 물이 올바르게 흘러가는지 확인하세요.
5. 시간이 지남에 따라 마모를 일으킬 수 있는 강철이나 날카로운 모서리에 직물 가장자리가 직접 닿지 않았는지 확인하세요.
6. 프로젝트 기록을 위해 모든 고정 지점과 전체 설치된 구조의 사진을 찍습니다.
7. 유지 관리 파일에 설치하는 동안 적용된 모든 토크 값, 사용된 재료 및 주변 조건을 기록하십시오.
8. 설치된 특정 PVC 인장 직물 등급에 대한 제조업체의 관리 및 유지 관리 지침을 고객에게 제공합니다.

PVC 인장 직물 투자를 보호하기 위한 유지 관리 일정

설치는 작업의 끝이 아닌 시작입니다. 체계적인 유지 관리 프로그램은 인장 직물 구조의 서비스 수명을 크게 연장합니다. 아래 표에는 상업용 PVC 인장 직물 설치에 권장되는 유지 관리 간격이 요약되어 있습니다.

표면 청소에는 pH 중성, PVC 호환 세척액만 사용하십시오. 용접 이음매나 고정 하드웨어에 고압 세척기 사용을 피하세요. 고압의 물이 지속되면 플레이트 클램프 아래로 물이 들어가 부식이 가속화될 수 있습니다. 희석된 중성세제를 부드러운 솔에 묻힌 후 깨끗한 물로 헹구는 것만으로도 일상적인 청소가 가능합니다.

전문가에게 연락해야 하는 경우: DIY 인장 직물 설치의 한계

모든 인장 직물 프로젝트가 특정 경험이 없는 자가 설치 또는 일반 계약자에게 적합한 것은 아닙니다. 다음 상황에는 전문 인장 구조 설치자 또는 구조 엔지니어의 참여가 필요합니다.

• 에이ny structure with a clear span exceeding 10미터
• 부식 및 풍하중으로 인해 특정 엔지니어링 입력이 필요한 강풍 지역 또는 해안 환경의 구조물
• 에이ny installation requiring field welding of PVC tensile fabric panels on site
• 구조적 결함이 심각한 결과를 초래할 수 있는 보도, 주차장, 경기장 또는 대중교통 구역과 같은 공공 장소 위의 구조물
• 의회 승인 또는 건축 허가 준수를 위해 엔지니어링 인증이 필요한 프로젝트
• 에이ny re-tensioning or repair work where the original installation documentation is unavailable

복잡한 설치를 위해 전문가를 고용하는 것은 품질뿐만 아니라 책임도 중요합니다. 구조물이 파손되어 사람이 부상을 입는 경우 적격한 설치 및 엔지니어링 문서가 없으면 건물 소유자에게 상당한 법적 및 보험 노출이 발생합니다.
