PU 코팅이란 무엇입니까? PVC 직물의 용도, 이점 및 비교

PU 코팅이란 무엇입니까? 직접적인 답변

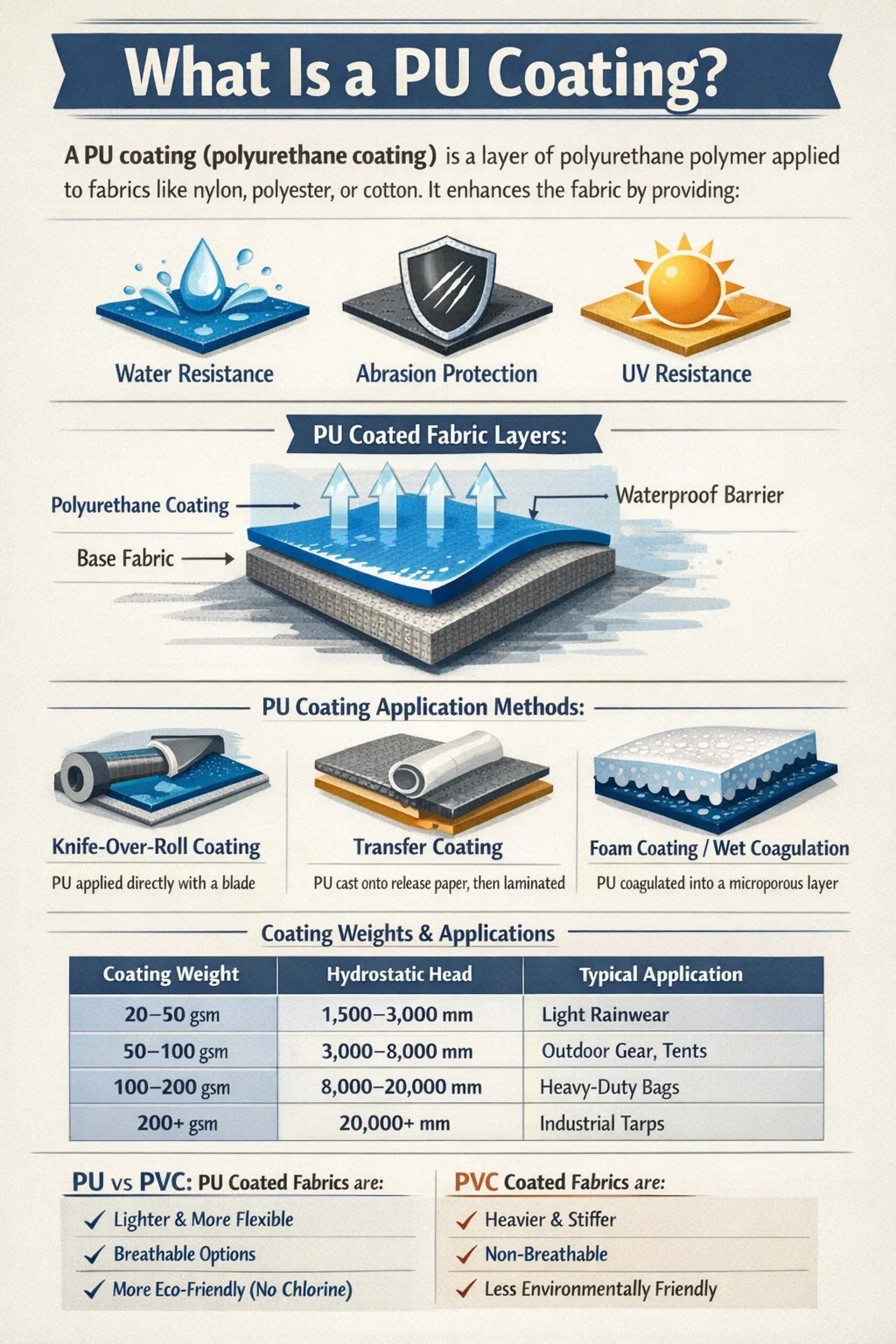

폴리우레탄 코팅의 줄임말인 PU 코팅은 성능 특성을 향상시키기 위해 나일론, 폴리에스터 또는 면과 같은 기본 직물에 직접 적용되는 폴리우레탄 폴리머 층입니다. 코팅은 직물 표면에 화학적, 기계적으로 결합되어 물 침투, 마모 및 다양한 제형에서 자외선 분해에 저항하는 연속적이고 유연한 필름을 만듭니다.

실제로 PU 코팅 직물을 다룰 때 코팅되지 않은 직물과 매우 다르게 작동하도록 설계된 소재를 만지는 것입니다. 폴리우레탄 층의 두께는 일반적으로 0.05mm에서 1.5mm 이상입니다. 최종 용도에 따라 가벼운 비옷 직물은 평방 미터당 20~30그램(gsm)의 얇은 코팅을 받을 수 있는 반면, 튼튼한 산업용 방수포는 200gsm를 초과하는 코팅을 수행할 수 있습니다.

PU 코팅의 화학에는 우레탄 결합(이소시아네이트 그룹과 수산기 그룹의 반응으로 형성된 결합)이 포함됩니다. 이러한 결합은 폴리우레탄의 특징적인 강도와 탄성 조합을 제공하며, 이는 PU 코팅 직물이 갈라짐 없이 늘어나고 층간 박리 없이 반복적으로 구부러질 수 있는 이유입니다. 이는 폴리우레탄 코팅을 아래에서 자세히 설명할 PVC 코팅 직물을 포함한 기존 코팅 기술과 뚜렷하게 구분합니다.

PU 코팅 공정의 작동 원리

PU 코팅이 무엇인지 이해하려면 코팅이 어떻게 적용되는지 알아야 합니다. 제조 방법이 최종 제품의 성능에 큰 영향을 미치기 때문입니다. 상업용 직물 생산에는 세 가지 주요 적용 기술이 사용됩니다.

나이프 오버롤 코팅

이는 산업용 직물에서 PU 코팅 직물에 가장 널리 사용되는 방법입니다. 직물은 고정된 칼날(나이프) 아래에 공급되며, 용제에 용해되거나 수성 분산액으로 공급되는 폴리우레탄 용액이 정확한 두께로 표면에 계량됩니다. 코팅된 직물은 용매가 증발하거나 수성 분산액이 경화되는 건조 오븐을 통과하여 고체 폴리우레탄 필름을 남깁니다. 나이프 오버롤은 균일하고 제어 가능한 코팅 중량을 생성하며 의류 직물, 가방 안감 및 실내 장식품 직물의 표준입니다.

전사 코팅(캐스트 코팅)

전사 코팅에서는 폴리우레탄을 먼저 이형지 위에 여러 겹으로 캐스팅한 다음 열과 압력을 가해 베이스 직물에 적층합니다. 이형지가 벗겨져 PU 표면이 노출됩니다. 이 방법을 사용하면 제조업체는 가죽과 매우 유사한 매우 부드럽고 일관된 표면을 만들 수 있습니다. 이것이 바로 거의 모든 합성 가죽 및 인조 가죽 제품(PU 가죽이라고도 함)이 이 기술을 사용하여 만들어지는 이유입니다. 최종 제품의 표면 질감은 전적으로 이형지의 엠보싱 패턴에 의해 결정되므로 디자이너에게 엄청난 유연성을 제공합니다.

폼 코팅 및 습식 응고

습식 응고(습식 공정 코팅이라고도 함)에는 폴리우레탄 용액을 직물에 적용한 다음 수조에 담그는 과정이 포함됩니다. 물은 폴리우레탄을 미세 다공성 구조로 응고시켜 액체 물을 차단하면서 수증기가 통과하도록 합니다. 이는 하이킹 및 아웃도어 장비에 사용되는 통기성이 뛰어난 PU 코팅 직물의 제작 과정입니다. 생성된 미세 다공성 PU 층은 3,000~8,000g/m²/24hr의 수증기 투과율(MVTR)을 달성할 수 있습니다. , 기공 크기와 코팅 중량에 따라 다름 - 통기성 방수 직물의 중요한 지표입니다.

PU 코팅 직물의 주요 성능 특성

PU 코팅 직물은 다양한 요구 사항에 적합한 특정 성능 특성을 제공합니다. 이러한 특성은 단순한 마케팅 주장이 아니라 폴리우레탄 분자 구조의 측정 가능한 결과입니다.

방수 및 내정수성

PU 코팅은 액체 물이 통과하는 것을 물리적으로 차단하는 연속 필름을 직물 표면에 생성합니다. 방수 수준은 정수압 헤드 테스트(ISO 811)로 측정됩니다. 이 테스트에서는 세 방울이 통과할 때까지 직물 표면에 수압을 가합니다. 표준 PU 코팅 아웃도어 재킷 패브릭은 일반적으로 1,500~3,000mm의 정수압 헤드를 달성하는 반면, 타포린 및 팽창성 풍선에 사용되는 더 무거운 기술 패브릭은 20,000mm를 초과할 수 있습니다. 상황에 따라 일반적으로 가벼운 비에는 1,500mm의 정수두가 충분한 것으로 간주되는 반면, 심각한 등산 장비에는 10,000mm 이상이 필요합니다.

저온에서의 유연성과 드레이프성

대체 코팅 재료에 비해 폴리우레탄이 기술적으로 가장 중요한 장점 중 하나는 저온에서도 유연성을 유지하는 능력입니다. 표준 PU 코팅은 특정 구성에 따라 약 -30°C ~ -40°C까지 유연성을 유지합니다. 이러한 저온 유연성은 폴리우레탄의 연질 세그먼트 화학, 즉 폴리머 네트워크 내에서 분자 스프링 역할을 하는 장쇄 폴리올의 직접적인 결과입니다. 실용적인 측면에서 이는 PU 코팅 직물이 갈라지거나 뻣뻣해지는 일 없이 추운 날씨 장비, 냉장 운송 커버 및 극지 탐험 장비에 사용할 수 있음을 의미합니다.

내마모성 및 인장강도

PU 코팅은 베이스 직물의 내마모성을 크게 향상시킵니다. Martindale 마모 테스트에서 PU 코팅 직물은 코팅 두께와 기본 직물 구성에 따라 눈에 띄는 표면 저하가 발생하기 전에 일반적으로 50,000~100,000주기를 기록합니다. 이로 인해 PU 코팅 직물은 실내 장식품, 가방, 신발 및 보호 장비와 같이 반복적인 마찰과 관련된 응용 분야에 매우 적합합니다. 코팅과 직물을 합친 복합재의 인장 강도는 주로 기본 직물에 의해 결정되지만 PU 레이어는 표면 손상과 박리에 대한 실질적인 지지력을 제공합니다.

UV 및 내화학성

HDI 또는 IPDI와 같은 지방족 이소시아네이트를 사용하는 지방족 폴리우레탄 제제는 UV 분해에 대한 강력한 저항성을 제공하며 시간이 지나도 크게 황변되지 않습니다. 이로 인해 지방족 PU 코팅은 옥외 차양, 해양 장식품, 차량 커버 및 장기간 햇빛에 노출되는 모든 응용 분야에서 선호되는 선택이 됩니다. MDI 또는 TDI와 같은 방향족 이소시아네이트를 사용하는 방향족 PU 코팅은 UV 안정성이 낮기 때문에 일반적으로 실내 응용 분야나 코팅이 직사광선으로부터 보호되는 곳에 사용됩니다. 두 가지 유형 모두 약산, 알칼리 및 다양한 유기 용매에 대한 합리적인 저항성을 제공하지만 공격적인 화학물질 노출은 사례별로 평가해야 합니다.

PU 코팅 대 PVC 코팅 직물 : 자세한 비교

PVC 코팅 직물은 수십 년 동안 많은 기술 섬유 분야, 특히 트럭 커튼 사이더, 산업용 방수포, 팽창식 구조물 및 견고한 커버와 같은 응용 분야에서 지배적인 소재였습니다. 특정 용도에 적합한 소재를 선택하려면 PU 코팅과 PVC 코팅 직물의 실제 차이점을 이해하는 것이 필수적입니다.

PVC(폴리염화비닐) 코팅 직물은 PVC 화합물을 직조 또는 부직포 기본 직물(일반적으로 폴리에스테르 또는 유리 섬유)에 캘린더링 또는 나이프 코팅하여 생산됩니다. PVC 화합물에는 기본 폴리머와 가소제(일반적으로 프탈레이트 또는 비프탈레이트 대체 물질), 안정제, 충전제 및 안료가 포함되어 있습니다. 가소제는 PVC에 유연성을 부여하는 요소입니다. 가소제가 없으면 PVC는 배관 파이프에 사용되는 단단한 플라스틱이 될 것입니다. 가소제에 ​​대한 이러한 의존은 PU 코팅이 공유하지 않는 근본적인 한계를 만듭니다.

PVC 코팅 직물에서 가소제 이동이 중요한 이유

PU 코팅과 PVC 코팅 직물 사이의 가장 중요한 장기 성능 차이 중 하나는 시간 경과에 따른 PVC의 가소제 거동에 관한 것입니다. PVC 화합물의 가소제는 폴리머에 화학적으로 결합되지 않고 폴리머 내에 물리적으로 분산됩니다. 수년간 사용하면서 특히 열, UV 노출 또는 오일 및 용제와의 접촉 조건에서 이러한 가소제는 PVC 층 밖으로 이동합니다. 그 결과 직물은 점점 뻣뻣해지고, 표면 균열이 발생하며, 새것이었을 때 가졌던 유연성을 잃게 됩니다. 일반적으로 가소제 블룸 또는 가소제 이동이라고 불리는 이 현상은 PU 코팅이 완전히 피할 수 있는 PVC 코팅 직물의 알려진 한계입니다. PU는 유연성을 유지하기 위해 가소제를 필요로 하지 않기 때문입니다.

PVC 코팅 직물이 여전히 선두를 달리고 있는 곳

많은 성능 분야에서 PU 코팅의 장점에도 불구하고 PVC 코팅 직물은 특정 응용 분야에서 실질적인 경쟁 우위를 유지합니다. 건설 현장, 트럭 화물 및 비축물을 덮는 대형 산업용 방수포의 경우 PVC 코팅 직물은 폴리우레탄과 일치하기 어려운 평방 미터당 비용을 제공합니다. 광고 기둥, 바운시 캐슬, 구조 보트와 같은 팽창식 구조에서 PVC의 무선 주파수(RF) 용접 능력은 매우 중요합니다. RF 용접은 PU 직물의 표준 접합 방법인 열풍 용접보다 생산 속도가 빠르고 강인한 결합을 생성합니다. PVC 코팅 직물은 또한 가혹한 화학 물질, 연료 및 윤활유와 지속적으로 접촉해도 탁월한 성능을 유지하므로 특정 산업 보호 응용 분야에서 선택되는 소재입니다.

PU 코팅 직물의 일반적인 응용

PU 코팅은 패션, 스포츠웨어부터 까다로운 산업 및 군사 분야에 이르기까지 매우 광범위한 최종 용도 시장에 사용됩니다. 폴리우레탄 층의 특정 특성은 각 시장의 요구 사항을 충족하기 위해 배합 화학자들에 의해 맞춤화됩니다.

아웃도어 및 활동복

PU 코팅 직물은 아웃도어 기능성 의류 어디에나 사용됩니다. 하이킹, 스키, 트레일 러닝, 사이클링에 사용되는 방수 통기성 재킷은 거의 보편적으로 방수 요소로 PU 코팅 또는 PU 멤브레인을 사용합니다. PU 코팅이 지배적인 기술인 글로벌 방수 투습 직물 시장은 2022년 약 19억 달러 규모로 평가되었으며 지속적인 수요를 반영하여 2030년까지 30억 달러를 넘어설 것으로 예상됩니다. 경량 팩어웨이 재킷은 종종 20~30gsm만큼 가벼운 PU 코팅 직물을 사용하여 평방미터당 100gsm 미만의 전체 직물 중량에서 10,000mm 이상의 정수압 헤드를 달성합니다.

가방, 수하물, 패션 액세서리

앞에서 설명한 전사 코팅 공정을 사용하여 만든 직물인 PU 가죽은 폴리우레탄 기술의 가장 상업적으로 중요한 응용 분야 중 하나가 되었습니다. 대중 시장부터 고급 시장까지 모든 시장 부문의 패션 브랜드는 가방, 신발, 벨트 및 지갑에 PU 가죽을 사용합니다. 글로벌 PU 합성피혁 시장은 2022년 기준 300억 달러를 넘어섰으며, 의류와 액세서리가 가장 큰 비중을 차지했다. 기능성 가방의 경우 PU 코팅 직물은 가벼운 무게, 방수성 및 깔끔한 미적 특성을 결합하여 노트북 가방부터 카메라 케이스에 이르기까지 모든 무거운 PVC 대체품보다 선호됩니다.

실내 장식품 및 가구

계약 및 가정용 실내 장식품은 PU 코팅 직물의 크고 성장하는 응용 분야를 나타냅니다. 의료 환경은 특히 중요한 시장입니다. 병원 의자, 검사대 및 의료 기기 커버에는 표면 저하 없이 소독제로 반복적으로 세척할 수 있는 직물이 필요합니다. 의료용 등급의 PU 코팅은 일반적으로 ISO 10993 생체 적합성 테스트를 통과하고 균열이나 박리 없이 병원 등급 소독제로 25,000회 이상의 세척 주기를 견딜 수 있습니다. , 많은 PVC 제품이 가소제 손실로 인해 시간이 지남에 따라 일관되게 충족하기 위해 애쓰는 표준입니다. 자동차 인테리어는 또 다른 주요 부문입니다. PU 코팅 직물로 만든 도어 패널 인서트, 시트 트림 및 머리 받침대는 적은 비용으로 가죽의 고급스러운 외관을 제공합니다.

산업용 및 기술용 섬유

산업 환경에서 PU 코팅은 안전 장치, 보호 장갑, 컨베이어 벨트 커버 및 여과 매체에 사용되는 직물에 적용됩니다. 유연성과 내마모성의 결합으로 인해 PU는 코팅이 균열 없이 반복적인 굴곡과 마찰을 견뎌야 하는 안전 장치 및 추락 방지 장비에 특히 적합합니다. 축제 천막부터 군용 야전 대피소에 이르기까지 텐트와 임시 구조물은 일반적으로 방수 성능과 가벼운 무게의 균형을 이루는 PU 코팅 직물을 사용하므로 동등한 PVC 코팅 직물 구조물보다 운반 및 설치가 더 쉽습니다.

해양 및 실외 커버

해양 응용 분야에는 바닷물, UV 복사 및 광범위한 온도 변화를 견딜 수 있는 재료가 필요합니다. 지방족 PU 코팅은 UV 황변을 방지하고 추운 겨울 보관 조건과 더운 여름 태양 아래서 유연성을 유지하기 때문에 해양 실내 장식품 부문에서 표준이 되었습니다. 보트 커버, 비미니 탑, 조종석 쿠션은 모두 지방족 PU 제제가 제공하는 장기적인 색상 안정성과 균열 방지 성능의 이점을 누리고 있습니다. 이는 고객이 소재 수명을 우선시함에 따라 지난 20년 동안 PU 코팅이 기존 PVC 코팅 직물 제품을 실질적으로 대체한 영역입니다.

PU 코팅 유형: 용제 기반, 수성 기반, 100% 고체

모든 PU 코팅이 화학적으로 동일한 것은 아니며, 사용되는 시스템(용매 기반, 수성 또는 100% 고체)은 성능, 환경 영향 및 규정 준수에 중요한 영향을 미칩니다.

용제 기반 PU 코팅

전통적인 PU 코팅은 적용을 위해 폴리우레탄 수지를 용해시키기 위해 DMF(디메틸포름아미드) 또는 기타 유기 용매를 사용합니다. 용제 기반 시스템은 우수한 접착력, 밀도 및 성능 일관성을 갖춘 코팅을 생산하며 고급 PU 합성 가죽 및 기능성 기술 직물에 대한 지배적인 기술로 남아 있습니다. 그러나 DMF는 유럽 연합의 REACH 규정에 따라 분류된 생식 독소이며, 그 사용에는 엄격한 직업적 노출 제한 및 회복 요구 사항이 적용됩니다. 특히 유럽과 북미 시장의 많은 브랜드와 소매업체는 현재 공급망에 DMF가 없는 또는 수성 PU 코팅을 사용하도록 요구하고 있으며, 이로 인해 대체 기술에 대한 상당한 투자가 이루어지고 있습니다.

수성 PU 코팅

수성(수성) 폴리우레탄 분산액은 지난 15년 동안 급속한 발전을 보였으며 현재 PU 코팅 시장에서 가장 빠르게 성장하는 부문을 대표합니다. 수성 시스템에서 폴리우레탄은 유기 용매에 용해되지 않고 물에 분산됩니다. 코팅된 직물은 오븐에서 건조되고 물은 증발하여 PU 필름만 남습니다. 최신 수성 PU 코팅은 동등한 용제 기반 시스템의 10~15% 이내인 정수두, 내마모성, 접착력 등의 성능 수준을 달성합니다. 대부분의 의류 및 가방 응용 분야에 사용되며 VOC(휘발성 유기 화합물) 배출량이 상당히 낮고 DMF가 없습니다. OEKO-TEX, bluesign 또는 유사한 지속 가능성 인증을 원하는 브랜드의 경우 수성 PU 시스템이 선호되거나 필수 선택인 경우가 많습니다.

100% 솔리드 PU 시스템

핫멜트 및 반응성 핫멜트 PU 시스템은 100% 고체로 적용되며 증발할 용매나 물 운반체가 없습니다. 이러한 시스템은 PU가 접착제 및 기능성 코팅층 역할을 하는 라미네이션 공정에 주로 사용됩니다. 반응성 PU 핫멜트는 적용 후 가교결합하여 가수분해 및 화학적 공격에 저항하는 내구성이 뛰어난 결합을 생성합니다. 표면 코팅용 용액 또는 분산 시스템만큼 널리 사용되지는 않지만 업계가 코팅 공정에서 용제를 완전히 제거하려고 함에 따라 100% 고체 시스템의 중요성이 커지고 있습니다.

환경 고려 사항: PU 코팅과 PVC 코팅 직물 비교

환경 성능은 섬유 산업에서 소재 선택에 있어 점점 더 중요한 차원이 되어가고 있으며, 전체 제품 수명 주기에 걸쳐 조사할 때 PU 코팅과 PVC 코팅 직물의 차이는 상당합니다.

PVC 코팅 직물은 업계가 수십 년 동안 해결하기 위해 노력해 온 몇 가지 환경 문제를 제시합니다. PVC 폴리머 자체에는 중량 기준으로 약 57%의 염소가 포함되어 있으며, 염소 화학은 생산 중, 특히 수명이 다한 후 소각하는 동안 잔류성 유기 오염물질(다이옥신 포함)이 형성될 가능성과 관련이 있습니다. 전통적으로 PVC 제제에 사용되는 가소제(주로 DEHP, DBP 및 BBP와 같은 프탈레이트)는 내분비 교란 물질로 확인되었으며 EU의 REACH 및 기타 시장의 다양한 규정에 따라 제한됩니다. 많은 제조업체가 DINP, DIDP 및 바이오 기반 대체품과 같은 비프탈레이트 가소제로 전환했지만 제품 수명 동안 가소제 이동에 대한 근본적인 과제는 여전히 남아 있습니다.

PU 코팅은 환경에 미치는 영향이 없지는 않습니다. 폴리우레탄 생산에 사용되는 이소시아네이트는 주의 깊은 취급이 필요한 독성 전구체이며, 용제 기반 PU 시스템은 VOC 배출 및 유해 폐기물 용제 흐름을 생성합니다. 그러나 PU 코팅에는 염소와 프탈레이트가 포함되어 있지 않으며 수명 종료 시 다이옥신 형성과 관련이 없습니다. 수성 PU 시스템은 특히 용제 기반 PU 또는 표준 PVC 코팅 직물 생산보다 환경 부담이 상당히 낮습니다. 식물 기반 폴리올에서 추출한 바이오 기반 폴리우레탄도 상업적으로 이용 가능하며 지속 가능성 인증이 우선시되는 분야에서 채택이 늘어나고 있습니다.

수명이 다한 폐기는 두 가지 재료 유형 모두에 문제를 안겨줍니다. 코팅된 직물은 폴리머 코팅이 기본 직물에 결합된 복합 구조이므로 기계적 재활용이 기술적으로 어렵습니다. 그러나 PU 코팅 폴리에스터 직물의 화학적 재활용 공정은 활발히 개발되고 있으며, 재사용을 위해 폴리우레탄과 폴리에스터 성분을 모두 회수할 수 있는 실행 가능한 박리 및 해당과정 경로를 보여주는 여러 유럽 및 일본 프로젝트가 있습니다.

직물에 PU 코팅이 있는지 확인하는 방법

구매자, 제품 개발자 및 최종 사용자에게 있어 직물에 PU 코팅이 적용되었는지 여부를 결정하고 이를 PVC 코팅 직물이나 적층 직물과 구별하는 것은 자주 발생하는 실용적인 질문입니다. 간단한 감각 평가부터 실험실 분석까지 다양한 접근 방식이 있습니다.

• 터치 및 유연성 테스트: PU 코팅 직물은 일반적으로 비슷한 무게의 PVC 코팅 직물보다 부드럽고 유연합니다. 실온에서 PU 코팅은 자연스럽고 약간 따뜻한 느낌을 줍니다. PVC 코팅 직물은 더 시원하고 뻣뻣한 느낌을 줍니다. 0°C 이하의 온도에서 PVC 코팅 직물은 눈에 띄게 딱딱해지는 반면 PU 코팅 직물은 유연성을 유지합니다. 간단한 냉간 테스트를 통해 둘을 구별하는 데 도움이 될 수 있습니다.
• 무게 비교: PVC 코팅 직물은 일반적으로 사용되는 PVC 화합물의 밀도가 높고 코팅 중량이 더 높기 때문에 기능적 특성이 비슷한 PU 코팅 직물보다 거의 항상 무겁습니다.
• 화상 테스트: PVC 코팅 직물의 작은 조각이 연소되면 특유의 매콤하고 염소가 함유된 냄새(플라스틱 병이 타는 것과 유사)가 발생합니다. PU 코팅 직물은 염소 냄새 없이 더욱 깨끗하게 연소됩니다. 이는 통풍이 잘 되는 조건에서 작은 샘플로만 수행해야 하는 대략적인 현장 테스트입니다.
• 용매 테스트: DMF(디메틸포름아미드)는 용제 기반 PU 코팅을 비교적 빠르게 용해하지만 PVC에는 최소한의 영향을 미칩니다. 아세톤은 일부 PU 제제를 공격하지만 PVC는 공격하지 않습니다. 가교된 PU 시스템은 용제 공격에 저항할 수 있으므로 이러한 테스트는 지표이지만 확정적인 것은 아닙니다.
• 실험실 분석: 확실한 식별을 위해 코팅 표면의 FTIR(푸리에 변환 적외선 분광학) 분석을 통해 폴리우레탄, PVC, 아크릴 및 기타 코팅 유형을 명확하게 식별하는 화학적 지문을 생성합니다. XRF(X선 형광) 분석은 PVC가 존재하는 경우 염소를 검출합니다. 이러한 방법은 품질 관리 및 규정 준수 테스트 실험실의 표준입니다.

PU 코팅 직물의 관리 및 유지 관리

PU 코팅 직물은 성능을 유지하고 사용 수명을 연장하기 위해 특별한 관리 관행이 필요합니다. 일반적으로 거친 세척 방법에 더 잘 견디는 PVC 코팅 직물과 달리 PU 코팅은 특정 조건에 장기간 노출되면 성능이 저하될 수 있습니다.

세탁 및 청소

대부분의 PU 코팅 의류 직물은 30°C 또는 40°C에서 약한 속도로 기계 세탁할 수 있지만, 시간이 지남에 따라 코팅이 벗겨지거나 갈라질 수 있으므로 고온에서 회전식 건조해서는 안 됩니다. 특정 용제(특히 퍼클로로에틸렌)를 사용한 드라이 클리닝은 PU 코팅을 손상시킬 수 있으므로 피해야 합니다. 텐트, 백팩, 방수 커버 등 기능성 소재의 경우 기계 세탁보다 부드러운 손 세탁이나 순한 비누를 사용한 스펀지 세탁이 더 좋습니다. 교반과 열로 인해 특정 PU 제제의 가수분해가 가속화될 수 있기 때문입니다.

가수분해 문제

고온에서 물에 의해 PU 폴리머 사슬이 분해되는 가수분해는 시간이 지남에 따라 PU 코팅 직물의 가장 일반적인 고장 모드입니다. 에스테르 기반 폴리우레탄 제제는 특히 따뜻하고 습한 환경에 보관할 때 가수분해되기 쉽습니다. 가수분해가 발생하면 PU 코팅은 무결성을 잃고 기본 직물에서 벗겨지거나 벗겨지기 시작합니다. 이는 끈적한 흰색 물질이 떨어지기 시작한 오래된 배낭이나 레인 재킷을 소유한 사람에게 익숙한 현상입니다. 에테르 기반 및 폴리카보네이트 기반 PU 제제는 에스테르 기반 PU에 비해 가수분해 저항성이 훨씬 우수합니다. 지속적인 습도 또는 습기 노출과 관련된 응용 분야의 경우 이러한 화학 물질이 매우 선호됩니다. PU 코팅 품목을 깨끗하고 건조하게 보관하고 극심한 열로부터 멀리 떨어진 곳에 보관하면 제품 수명이 크게 연장됩니다.

방수 의류에 대한 DWR 재적용

PU 코팅 방수 의류는 일반적으로 방수 PU 코팅 또는 멤브레인 외에도 외부 직물 표면에 DWR(내구성 발수) 처리를 수행합니다. DWR은 물이 외부 직물에 스며들지 않고 표면에 구슬처럼 생기도록 만들어 증기가 통과해야 하는 표면을 막아 통기성을 감소시킵니다. DWR 처리는 세탁과 마모로 인해 효과가 떨어지므로 스프레이 또는 워시인 DWR 제품을 사용하여 주기적으로 갱신해야 합니다. DWR이 없으면 PU 코팅 의류는 여전히 방수 기능을 발휘할 수 있습니다. PU 레이어 자체가 액체 물을 차단하지만 외부 직물이 "습해지기" 때문에 통기성 성능이 크게 저하됩니다.

용도에 맞게 PU 코팅과 PVC 코팅 직물 중에서 선택하기

PU 코팅과 PVC 코팅 직물 중에서 선택하는 것은 하나의 보편적인 답을 가진 질문이 아닙니다. 이는 해당 응용 분야의 특정 성능 요구 사항, 비용 제약, 환경 목표 및 서비스 조건에 따라 달라집니다. 다음 프레임워크는 가장 일반적인 의사결정 시나리오를 다룹니다.

• PU 코팅을 선택하세요 의류, 웨어러블 액세서리, 경량 야외 장비, 통기성 방수, 의료용 실내 장식품, 해양 장식품, 추운 기후 응용 분야 및 가벼운 무게, 부드러운 촉감 또는 통기성이 차별화 요구 사항인 모든 제품에 사용됩니다. PU는 또한 환경 인증(bluesign, OEKO-TEX, REACH 준수)이 시장 접근에 필수적인 경우 올바른 선택입니다.
• PVC 코팅 원단을 선택하세요 대규모 산업용 방수포, RF 용접이 필요한 견고한 팽창식 구조, 지속적으로 공격적인 화학 물질에 노출되는 응용 분야, PU의 높은 원자재 비용이 성능 향상으로 정당화될 수 없는 비용 중심 응용 분야에 사용됩니다. 값비싼 첨가제 없이 고유의 난연성이 요구되는 경우에는 PVC 코팅 직물이 선호됩니다.
• 가수분해 위험을 신중하게 평가하세요. PU 코팅 직물이 따뜻하고 습한 환경에서 장기간 보관되는 모든 용도, 특히 에스테르 기반 PU 제품에 적합합니다. 긴 보관 수명이 중요한 경우 폴리카보네이트 또는 에테르 기반 PU 제제 또는 PVC 코팅 직물이 더 나은 장기 안정성을 제공합니다.
• 총 소유 비용 고려 단가 그 자체가 아닌: PU 코팅은 일반적으로 동등한 기능적 성능 수준에서 PVC 코팅 직물보다 평방 미터당 비용이 더 높지만, 무게가 가벼워 운송 및 취급 비용이 줄어들고 뛰어난 유연성으로 반복적인 굴곡이 필요한 응용 분야에서 교체율을 줄일 수 있습니다.

산업용 섬유 산업의 전반적인 궤적은 분명합니다. 규제 압력, 주요 브랜드의 지속 가능성 요구 사항, 수성 PU 기술의 지속적인 개선으로 인해 시장은 PVC 코팅 직물을 희생하면서 PU 코팅 채택을 확대하고 있습니다. 이러한 전환 속도는 응용 분야에 따라 상당히 다르지만 일시적인 변화라기보다는 지속적인 장기적 추세입니다.
